博雅全多方会议系统通用方案

1、多方会议系统工程概述
1.1 总体描述：
　　 博雅全软件多方视频会议系统提供目前最可靠的、可伸缩的和易用的会议平台，使世界上任何地点的人们都可以借助Internet/Intranet一起很好地工作。不必花费大量的财力物力聚集到一个地方，而是通过网络实现面对面的沟通，提高效率。
   它是一种集中式会议。用户视频服务器端将媒体流通过单播方式传送到视频中心服务器，再将媒体流通过转播传送到参加会议的各个终端。
    该系统在PC机（服务器端）使用视频卡对图像进行采集、压缩；然后使用视频中心模式转发所获取音视频，在客户端与视频中心均使用纯软件实现，在节省系统成本，简化视频前端的同时提高了整个系统稳定性、可靠性，同时PC机（服务器端）可进行程序化控制，无需专人管理，一次调整后使用极为简便。整体系统成本较同类产品低廉，使用户可以利用普通的PC机、标准的视频采集设备(如USB摄像头)、耳机和麦克风，实现基于Internet的虚拟会议。与传统的基于硬件的解决方案相比，博雅全软件多方会议系统是纯软件解决方案。用户无需投入高昂的成本，就能够实现高质量、高可靠性的音视频通讯、协同工作、远程会议管理等多种会议功能，有效地节约时间和经费，提高企业的工作效率。
1.2 项目需求：
根据贵公司的需求：
本工程项目设备包括1部视频中心服务器，*套远程视讯传输软件，*个摄像头以及配套辅助设备等。具体需求见――2.2配置清单
本工程包括监控系统建设所需的相关设备、软件以及方案设计、系统集成、培训、验收计划、技术支持与服务等内容。
视频会议各会场可设有大屏幕电视墙，视频中心服务器在开会期间需专人职守，依靠网络传输取得远程会场视频发送至多个客户端，协调会场切换，协调各会场之间通讯，调整会场发言方镜头、焦距。整套监控系统具有数字化、可以远程访问的特点。会场观察场景提供全景摄像、如多路镜头能够随时切换，具备画面全屏放大功能。
多方会议系统功能要求提供实时图像、语音、唇音同步、会议控制功能与视频中心文本交流功能，这些要求可以由我们整套系统完成。
要求提供功能齐全、管理简便的视频流系统。
1.3 总体效果：
1、 画面清晰；在每路512K的带宽抖动中，不会出现画面抖动、马赛克，保证唇音延迟不大于2秒。
2、 画面主体快速移动不出现非常明显马赛克。
3、 抗干扰能力强，即使在网络拥塞或暂时中断时，5-10秒也不会出现马赛克或黑屏现象。
4、 可对画面全屏幕放大显示。
5、 可由视频中心控制会场摄像头。
6、 可对动态场景进行录像，录像资料保留在硬盘中。

多方会议系统工程设计方案
2.1. 多方会议系统组网方式
视频中心服务器安装在主会场，有接入internet能力，带宽根据与会者数量逐级提升，每增加一路用户相应增加512Kbps带宽，希望可以作为网关有独立外部IP（不固定的也可以），如作为内部计算机需要网络映射，或者加装视频交换机（VIREGRATE）软件。

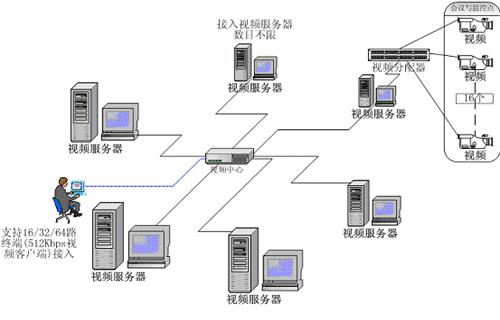

2.1.1 拓扑结构略图

　 2.1.2 站内设备连接
关于设备的连接，在双方确定配置清单后本公司将提供具体操作。

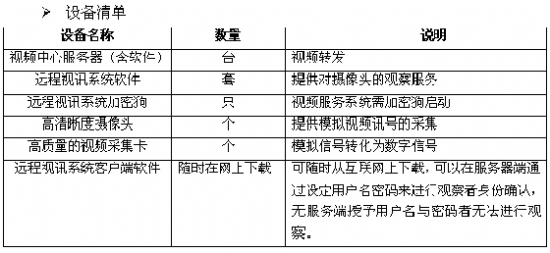

2.2 远程数字视频监控系统配置清单

2.3
2.3 博雅全软件多方会议系统及其优越性
多方会议系统介绍
　　 它是一种集中式会议。用户终端将媒体流通过单播方式传送到会议服务器，会议服务器再将媒体流通过多播或论播传送到参加会议的各个终端。在会议中，媒体流是单向的，只有一个与会者是发送者，能够发送媒体流，其他与会者都是接收者，只能接收媒体流。发送者由用户在预定会议时指定。任何经过授权用户或受到邀请的用户都能参加会议，会议举办者也在预定会议时将某些用户列于禁止参与的列表中。
远程数字式监控系统的构成
　　 构成多方会议系统以计算机做视频服务器、视频中心和网络传输接口三部分构成如需多路视频需要增加视频切换器，系统具有多画面切换、图像增益控制、远程控制、视频中心控制、录放像等多种功能，为此需要在PC机平台上集成视频采集卡，以实现资料的快速交换。
视频服务器端图像输入、压缩及处理板块
　　 采用的是模拟式CCD摄像机，则首先要经过系统的视频接口及处理模块，逐次从多路输入中选出一路进行A/D转换，并压缩为更加精炼资料后予以在网络上传输；在带宽得以保证的情况下可达每秒25帧的实时视频传输，图像画面大小和清晰度为512×384、24位真彩色，384×288、24位真彩色。
视频中心服务器
其功能是通过软件来控制各会场的切换接入，并按需要将取得的图像送往指定的客户端上，为保证其稳定工作，建议此服务器使用windos2000操作系统，P4系列计算机，最大同时接入客户端64个，会场接入数1个，以轮询的方式召开会议。
网络连接与远程传输板块
　　 每一个视频信息网对外表现为一个视频网站，有IP地址，通过网关或路由器即可接入Intrnet，这样就可供其它远程用户访问。视频信息网对内表现为专用网，由视频服务器、编译码器等组成。
博雅全软件多方会议系统
为保证整个系统供电的安全可靠，以减少经电源途径带来的电气串扰，应采用三套供电系统。一套供电系统作为需要观察地点的照明供电；第二套供电系统作为整个终端设备、控制室设备的供电，并采用不中断电源系统(UPS)；第三套供电系统用于空调等设备的供电。 接地是电源系统中比较重要的问题。控制室或机房、观察地点所需的地线，宜在控制室或机房设置的接地总线上引接。如果是单独设置接地体，接地电阻不应大于4W；设置单独接地体有困难时，也可与其它接地系统合用接地体，接地电阻不应大于0.3W。必须强调的是，采用联合接地的方式，保护地线必须采用三相五线制中的第五根线，与交流电流的零线必须严格分开，否则零线不平衡电源将会对图像产生干扰。
温、湿度要求
上述设备在以下温、湿度条件下的环境中应能正常工作：

温度（oC）  湿度（％）  说明
5~35  30％~80％  长时间的保持连续正常工作

3、各设备技术规格及指标
　　 本章描述本次方案所使用的远程数字视频监控系统设备的技术规格说明。这些技术指标是本项目所需设备最低配置要求，其中要求达到的有关基准测试指标值为实际投标设备应达到的。
3.1 多方会议系统核心部件视频中心
　　 博雅全公司视频中心的是一个先进的软件MCU解决方案。为了建立在线群组会议，你需要有效的方法来管理和在终端之间传递音频、视频和数据。这正是MCU的工作。
大部分人的观念里，MCU是一种硬件产品，但是，相对其它MCU产品，视频中心软件MCU可以做得更多，花费更少而且更容易部署。
更灵活的平台选择
　　 使用基于硬件的MCU，你将于特定的软件和硬件配置绑到一起，而视频中心可以在多种硬件平台和操作系统上工作。
同样灵活的部署
　　 硬件解决方案限制了如何部署和在哪些地方部署MCU，而视频中心既可以采取数据中心的方式，也可以在分布环境中，利用我们的技术为分散的用户提供优化的带宽和性能。
简单快捷的升级
硬件系统升级要求更换或者添加昂贵的配件或者整机，而升级视频中心只需简单的安装软件即可。
低成本的处理能力
硬件系统需要昂贵的板卡，导致配置复杂，兼容性降低。视频中心则不受硬件平台的固有限制。
更好的性能
　　 硬件MCU时延较长，建立呼叫连接需要更长的时间，实现同等的视频质量需要消耗更多的带宽。视频中心可以利用多外理器和多线程技术，提供极大的扩展能力和更高的端口密度。视频中心可以把技术进步带来的好处最大程度的带给客户。
视频中心（视频中心）特点
　 支持广泛的终端
　 支持可变的连接速率
　 支持多种服务器环境
　 可以运行在Windows9X、Windows 2000平台上
　 可依据你的网络拓扑灵活定制
　 当使用增长时极易扩展
　 会议可以无限的连接或者层叠
　 无缝扩展
　 透明的用户访问，即使会议分布在多个服务器
　 用户界面友好
技术规范
协议    TCP/IP、
接入量   根据网络带宽和计算机性能限制接入量，每路512kbps
面板指示灯  电源指示灯  网络状态指示灯
电源   220V交流电，50Hz
环境   温度-10－40℃  湿度15％－85％
3.2 视频服务器
　　 安装简单、使用方便。采用全新的软硬件结合架构，提供大容量、高可靠性的视讯传输方案。视频服务器系统接口非常简单，用户只需要在计算机上安装摄像头、视频采集卡、连接线、网络视讯传输系统软件。打开电源开关即可使用。既可以通过服务端软件观察需要的摄像头，也可以使用远程客户端软件在网络上进行实时的观察，
视频服务器软件特点
　　 基于流式(Stream)的广播技术，自编码技术使突发平均持续时间相对静默持续时间较短，多级缓冲、发送速率自适应调整机制，消除马赛克，采用TCP及网络无冲突技术，保证资料通畅无阻地在网上传输。
资 料的保密 ： 多用户判定制度、自编码技术使网络传输资料安全得以保障。
高级用户权限 ： 系统中可以设定用户级别，低级别的用户只有访问视频服务器能力，无权进行摄像头的切换。
录像： 观察者可以对所观察的图像进行录像以便做备忘纪录。
文本讨论： 通过输入文本消息，用户既可同其它与会者共享思路和主题。
 功 能强大 ： 在保证高质量的图像下，实现语音的清晰传送；语音优先。
人性化设计 ： 接口亲切友好，操作直观简单。
自适应图像制式 程序自适应PAL制式和NTSC制式使在不同地区采用不同制式的接收者都可以观看图像
仅占用一个PCI插槽： 系统仅仅在服务器端安装视频采集卡，仅仅占用一个PCI插槽。
完全符合现有的网络标准：
　　 使用标准的端到端的可靠TCP协议，在主机间实现高可靠性的包交换传输协议。对下层服务没有多少要求，它在并不可靠的网络上实现面向连接的可靠的传送资料，我们已经解决可靠性，流量控制的问题，并且为上层应用程序提供多个接口，以便我们的程序不断的完善升级。
同时我们的系统为多个应用程序提供资料，同时解决连接问题，使我们的系统真正成为面向连接的，最后，我们使用TCP解决通信安全性的问题。
友好的接口应用软件、操做方便： 我们定制了易于操作、外观和谐的软件接口、易于操作的弹出式窗口，使软件操作更加简单易懂。
低成本的远程视讯传输：
采用软硬件结合的思路，设计和开发了软件和硬件紧密结合的、高效的网络视讯解决方案。该系统的软件采用了国际领先的自编码技术、专门设计的硬件运行平台、优化定制的操作系统，具有极高的可靠性，安全性和稳定性。
可缩放的视频窗口：
视频窗口在画质减低很小的情况下可放大至全屏幕，可以方便用户观看，将屏幕划分为4个区块，每个区块都可以点击放大，方便用户对具体细节进行进一步察看。
视频对比度/亮度/色度/色调程序化控制 ： 在服务端可以对对比度、亮度、色度、清晰度等项目进行程序化自动增益控制，使调节摄像头变得更加简单。
画质清晰 ： 在网络带宽满足的情况的可以提供512×384、384×288、320×240（USB摄头）分辨率，真彩色的高清晰画质。
扩展能力强，随时可以增加新的节点： 视频网络扩展能力强，随时可以增加新的摄像头。
技术规范
 协议  TCP/IP
接入量  根据网络带宽和计算机性能限制接入量，每路512kbps
面板指示灯  电源指示灯  网络状态指示灯
电源  220V交流电，50Hz
环境  温度-10－40℃  湿度15％－85％
3.3 视频切换器
　　 当一处视频服务器需要配有3路或3路以上摄像头时需增配此设备，提供灵活的一级级连方式，在级连下可以实现多达16路摄像头同时接入，使会场摄像头地域分布的更具全方位，为用户提供完整的解决方案。
网络视频分配器安装简单、使用方便。采用全新的硬件结构，抗干扰能力强。
3.4 系统各部分配置
视频中心：
软件随硬件设备一同销售。
客户端配置：
Pentium200及以上，32MB内存，SVGA彩色监视器，全双工声卡，耳机、麦克风，Windows98、WindowsXP、Windows2000操作系统。
建议赛扬300以上，64MB内存，SVGA彩色监视器，全双工声卡，耳机、麦克风，Windows98、WindowsXP、Windows2000操作系统。
视频服务器端配置：
适用于Windows2000、Windows98、WindowsXP操作系统，计算机配置要求奔腾III700MHz以上128M内存、800*600分辨率、SVGA彩色监视器、全双工声卡、耳机、麦克风、1G硬盘空间，CD-ROM驱动器。以及相应的视讯采集卡。
建议使用Windows2000、Windows98、WindowsXP操作系统，计算机配置奔腾IV 1GMHz以上256M内存、800*600以上分辨率、SVGA彩色监视器、全双工声卡、耳机、麦克风、1G硬盘空间，CD-ROM驱动器。以及相应的BT878/ BT848芯片组的FLYVIDEOEZII视讯采集卡。
网络配置：
　　有连接Internet能力，每路视讯512Kb/s，网络带宽256Kb/s以下会影响传输效果，建议传输速率512Kb/s。建议内部局域网网关使用internet连接共享，局域网必须是建立在TCP/IP协议的基础上。
请注意：
　　 若您使用防火墙或是IP分享器上网，所有的外部网络请求视讯服务皆只能传到您的防火墙或是IP分享器，然后再由防火墙或是IP分享器负责传递资料到内部网络的机器。若您的防火墙有支持IPforwarding,或是使用IPMasquerade.可在防火墙设定port发送资料到防火墙外。(请参考您的防火墙或是IP分享器手册)增开端口号码为2000—2100、3000。如不打开数据通讯埠客户端无法得到视频、音频信号。
3.4.1 系统总结：
帧速 在带宽满足要求、计算机性能足够的情况下 NTSC制式30帧每秒 PAL制式25帧每秒
摄像头视频输出(NTSC或PAL) AV输出、S-Video端子输出
摄像头视频输入至计算机上 AV输入、S-Video端子输入
显示器画面自动缩放功能 可以将视频画面放大至全屏幕，将主画面分为四部分进行放大观看。
摄像头 不改变目前贵公司厂房内的摄像头以及布局
全双工数字音频 自动增益控制
远程管理 通过PC直联、LAN或呼叫方式进行故障诊断和软件升级
视频流广播能力 流媒体多路广播支持
语言支持 中文和繁体中文，英语
质保 软件系统三年质保，免费升级，硬件系统质保一年
3.5 操作与维护
――见4.4“技术培训”部分

4、系统集成
4.1 报价 系统报价包含(以下报价均为人民币)
一、 系统报价 市场价：元，优惠价：元
包括以下设备：

套数  型号  数量
视频中心   1
服务器软件  3.0
客户端软件  3.0  不限制
视频采集卡  专用

二、 摄像头、镜头以及配件费用
根据贵公司的要求选配，建议使用如下规格
三、 视频系统网络施工费用
根据施工实际使用情况结算，费用标准如下

项目  单价（元/米）
线材费用
布线费用
PVC管材
其他配件
四、 培训以及售后服务费用
4.2 供货时间
　　 本公司将在订货合同签定生效后的1个月内将全部设备材料运送至指定的地点，并提出本工程的进度时间表。
4.3 检查和验收
4.3.1现场验收移交测试
安装测试
　　 初次安装及系统测试由本公司工程师进行，安装系统测试由本公司负责，贵公司相关人员配合安装调试。本公司将编排计划进度表，定期向贵公司用书面报告进展情况及遇到的问题，解决的措施。安装时，本公司负责提供安装技术资料、安装规程等。系统测试时，本公司将提供系统测试详细内容、测试方法，必要的仪器及测试指标等。本公司工程师经仔细严格的系统测试后，认为稳定性可达到移交要求时，则将测试记录，最新版软件移交给买方。
移交测试
　　 本公司将拟定一个移交测试计划和技术内容，提供给贵公司作为参考，并根据实际需求作必要的修改。移交测试时间为一个月左右，可根据具体情况延长或缩短。
移交测试不合格
　　 移交测试中产生的问题，本公司会及时解决，当主要指标及性能达不到规范规定时，贵公司可将整个系统退交给本公司，由本公司再作系统测试外，按合同有关条款处理，直到贵公司认为有条件通过移交测试。
系统开通
　　 移交测试开通后，即开始试运行准备工作，准备工作也包括各用户资料全部输入，终端的安装、调试、维护管理方面本公司也会做好必要的准备，资料由双方协作编写。开通工作由贵公司作总指挥，本公司提供技术辅助，设备本身产生的问题应由本公司负责解决。
试运行验收测试
　　 用户开放使用的实际质量是检验本整套系统质量最直接的标志，因此，在开通试运转3个月内产生的软件、硬件故障，各种功能在实际使用中的效果等均作为验收测试的内容。
试运转验收测试不合格，由双方商定重新试运转时限，并重新进行试运转验收测试，试运转验收测试基本合格，但还遗留一些问题，视其处理情况，并核查全部合同，以确定是否最终验收。

4.4 技术培训
本条目在双方进行实际接触时再做进一步商议。
