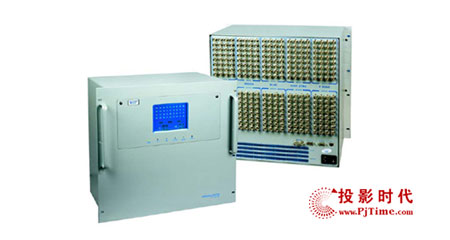

V-TECH超宽带RGBHV矩阵切换器-VX3232系列

    北京威泰嘉视科技有限公司是一家专业从事视/音频信号“转换－切换－传输－控制”设备的供应商，致力于为用户提供高效、高品质的视频处理解决方案。其产品主要为：宽带（超宽带）RGB矩阵切换器、视/音频A/V矩阵切换器、计算机界面接口、多媒体切换器、视频信号扫描转换器及双绞线传输、切换等设备。

　  其中V-TECH超宽带RGBHV矩阵切换器，主要应用于大屏幕投影显示系统中做为枢纽中心，对所需显示的计算机，工作站(及音频)信号进行切换(分配)的专业设备。

    V-TECH的VX3232系列超宽带RGBHV矩阵，具有高稳定性、高可靠性，该系列有RGBHV(只有计算机视频)和RGBHVA(A-AUDIO)两个系列。

VX3232HV/HVA常用规格：

    RGBHV计算机视频矩阵器

    24×12，12×24，32×16，16×32，32×32特殊规格可以订制

    RGBHVA计算机视频/音频矩阵切换器

    24×12，12×24，32×16，32×32特殊规格的可以订制

产品特性：

独立的矩阵转换输出。
具有微处理器和存储器的触摸屏面板简洁的控制功能。
在固定存储器存有32种预设形式(Configuration)。
5.8”的彩色触摸屏完全功能控制。
中英文2种菜单。
75Ω视频输入/输出阻抗，优质BNC接插件。
400 MHz(-3dB) 视频带宽。
3.5mm标准输入和输出音频接插件。
25KΩ音频输入阻抗。
100KHz(-3dB)音频带宽。
支持视频/音频独立控制模式。
支持每一音频通道左右两个(立体声)音响。
每一个输入音频水平衰减调整静音控制。
具有外同步切换、锁定功能(GenLock)。
RS232接口控制。
可级连实现分址控制。
NET接口可通过INTERNET网络进行远程控制。
金属外壳可装配到标准机架上并具有内部开关式电源。

输入： 32路RGBHV, RGBS,RGsB / 平衡不平衡立体声

输出： 32路RGBHV, RGBS,RGsB / 平衡不平衡立体声

技术参数： 视频

通路 ………………… 32×32
32×16
16×32
24×24
24×12
12×24
带宽 ………………… 400 MHz（－3dB）满负荷
增益 ………………… 整体增益
串扰 ………………… －37dB@100MHz，满负载.
切换速度 …………… 200 ns（最大）
连接器 ……………… 母 BNC接头
视频输入
信号类型 …………… RGBHV、RGBS、RGsB、RsGsBs
水平 ………………… 0.5～2V（P-P）.
阻抗 ………………… 75Ω
返回损失 …………… 在5MHz时－30dB.
叠加DC ……………… 1.5V
视频输出
最大水平 …………… 2V（P-P）
阻抗 ………………… 75Ω
DC偏移 ……………… 最大 ± 5mV
返回损失 …………… 在5MHz时－30dB.
音频
通路 ………………… 32×32
32×16
16×32
24×24
24×12
12×24
连接器 ……………… 3.5mm螺栓接线座.
频率响应 …………… 20Hz～20KHz.
信噪比 ……………… 大于90dB，平衡，额定最大输出（21dBu）.
串扰 ………………… 小于－80dB@1KHz，满负载.
COMM ………………… 大于75dB@20Hz～20KHz.
音频输入
信号类型 …………… 立体声，平衡/非平衡
阻抗 ………………… 大于10K，平衡/不平衡，DC耦合.
电平 ………………… －10dBV(316mV).
最高电平 …………… ＋19.5dBu，（平衡/不平衡）@1%THD+N.
输入增益调整 ……… 0dB到－76dB，可逐路调整.
音频输出
信号类型 …………… 立体声，平衡/非平衡
阻抗 ………………… 大于10K，平衡/不平衡，DC耦合
增益误差 …………… 声道间±0.1dB.
最高电平(Hi-Z) …… +20dBu,在所述百分比
TED + N + 19.5dB(平衡或不平衡).
激励(600) ……………+15dBm,在所述百分比
TED + N + 19.5dB(平衡或不平衡)
控制
NET 接口 …………… RJ45，端口连接1，2，3，6直通.
串接接口 IN ……… RS232，9针母D型连接器.
端口连接2，3，5分别直通.
串接接口 OUT ……… 级连，9针公D型连接器.
端口连接2，3，5分别直通
波特率与协议 ……… 9600,8-bit,一个停止bit,无奇偶性效验.
一般数据
电源 ………………… 90 - 265VAC,47/63Hz.120W
外型尺寸 …………… 17”(宽)X17.5”(高)X8.75”(深) 10U
重量 ………………… 15.5Kg.
工作温度 …………… 0～50.
