易控大屏幕拼接显示控制解决方案

    在科技与社会飞速发展的今天，人们在日常生活和工作中占有和接触的信息量越来越大，因此人们之间的信息交流和沟通也就变得越来越频繁，越来越重要。商务谈判、产品演示、来宾会见、领导莅临等等都是人与人之间多媒体信息的交流，要更好的达到目的就需要 “会议”来解决问题。现代会议要的是简洁明快的表达自己的意思，生动清晰的展示自己的产品，还要易于控制多变的现场环境等。形象的说就是我们需要高质量的音频信号，高清晰的视频动态画面及图像、实物资料，准确无误的数据表达及一套实用高效的控制系统，以方便实现所有操作。这时的会议系统不但进入了有序的组织状态，同时也保证了会议高效的进行，这样的会议解决方案无疑是目前世界上最具有现实意义的会议组织的工具，我们将其称为智能会议系统。

    通过SCTL03中控系统可以轻松的实现如下功能：用户只需要坐在触摸屏前，便可以直观的操作整个会议系统，包括系统开关、各设备开关、灯光明暗度调节、信号切换、信号源的播放和停止、各种组合模式的进入和切换、音量调节，以及对用于扩声的会议音响系统；用于讨论、表决、投票的数字会议及同声传译系统；用于远程会议的视频会议系统；用于视频、VGA信号显示的大屏幕投影系统；用于提供音视频信号的多媒体周边设备等等。

系统特点:

a) 强大的逻辑控制指令

    SCTL03中控系统采用开放式的可编程控制平台，人性化的中文操作界面，交互式的控制结构；最新32位内嵌式处理器，处理速度可达300MHZ；采用可编程逻辑阵列电路，运行速度更快，系统更稳定；主机内置100K大容量FLASH存储空间；全面支持第三方设备及控制协议，客户可自行设置多种控制协议和代码

b)红外学习被控设备

    SCTL03中控系统采用电脑软件红外学习功能，用户可自行建立、维护、管理红外代码库，亦可以从网上下载常用电器设备的红外代码库

c)不断推出的周边扩展模块

    SCTL02中控系统设有8路RS-232扩展接口，可灵活的扩展系列模块设备装置，我们将在现有电源模块基础上不断推出音视频矩阵模块、电脑矩阵模块、调光器模块、音量模块、红外模块等，以适应各种复杂控制场合及方案的应用

d) 强大的软件支持

    专为SCTL03中控系统编写的Code BuilderDJ4000编程软件，以人性化的图形界面，对SCTL03中控系统进行编程操作，支持所有复杂指令的图形化编程，支持在线底层软件升级及程序下载

技术参数:

    中控主机:

采用开放式的可编程控制平台，人性化的中文操作界面；
采用最新32位内嵌式处理器，处理速度可达300MHZ；
采用可编程逻辑阵列电路，运行速度更快，系统更稳定；
主机内置100K大容量FLASH存储空间；
全面支持第三方设备及控制协议；客户可自行设置多种控制协议和代码；
8路独立可编程RS-232控制接口，可以收发RS232、RS485、RS422格式数据
8路独立可编程IR红外发射口模块
2路RS-232控制接口输入，用于触摸屏/计算机控制和多台主机设备级联
可扩展10路电源控制模块
可扩展3路屏幕/窗帘控制模块
可从网上下载各种投影机设备的红外/串口代码库
采用国际流行全贴片式(SMT)生产工艺
全制式环保电源(110V-240V),适合任何地区
外形尺寸：1U

   触摸屏:

显示尺寸：5.7英寸
显示方式：256色透射式点阵液晶屏
分辨率：320*240
用户界面：图形界面，用户可编辑，支持图片、图形、文字
内存：16M可升级  2M Flash
控制方式：无线RF射频、红外
RF频率　：433MHz
电源：DC 12V
数据下载：RS232，配专用连接线
控制距离：无线100米
待机时间：60天
使用时间：8小时以上

RFGW收发器:

型号：RFGW
电压：5-7V
工作电流：<200mA
RF无线发射：双向，418MHZ
适用距离：对视距离80米

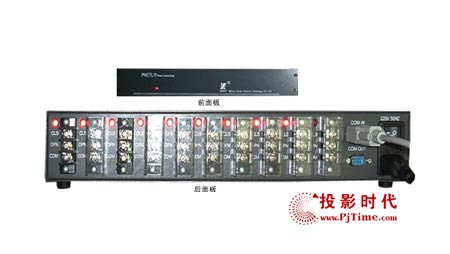

10路电源控制器:

产品描述：
PWCTL－10电源控制器是针对多媒体教室、多功能厅、会议室、投影拼接、视频会议、监控中心、楼宇控制、管理指挥中心等领域设备较多，电网容易受到冲击而研发的一款智能电源控制器,它具有良好的兼容性能，采用国际上标准通用的RS-232串口通讯接口，极大的方便了同各类核心控制单元的连接通讯；加上开放式的RS-232控制代码，工程人员可以随意设置电源的顺序启动、顺序关闭、延时关机、贵重设备保护等智能化控制；载入容量：15A；
技术规格：
控制方式：标准的RS-232协议控制
电源输出：10路接线端子方式输出
电源输入:交流220V/50H
载入容量：15A
扩展方式：RS-232级连，支持16台PWCTL－10电源控制器的级连
外形尺寸：426×156×44mm
