易控YC-6800无线触摸屏中控解决方案
佚名 2006-07-09
一、系统概述:

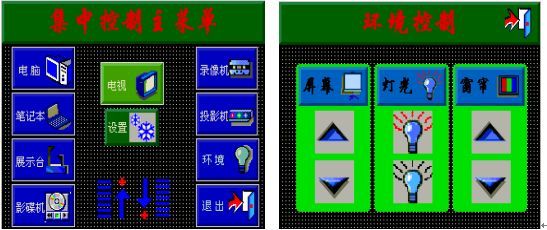

随着我国经济的高速发展,国内组织的学术交流、会议、培训、多媒体教学、项目报告等逐年增加,因此在就需要配备现代化多媒体设备,如投影机、屏幕、计算机、音响系统、同声传译系统、灯光系统、弱电系统、信号传输系统,为了保证系统的正常进行,现场良好的设备调配和对音视频的实时控制是十分必要的,在这一点上面,作为国内领先的控制系统方案提供商北京易控科技结合多年服务大屏幕显示经验,推出了YC-6800无线彩色触摸屏中控系统解决方案,该系统能够轻松的实现如下功能:用户只需要坐在触摸屏前,便可以直观的操作整个会议系统,包括系统开关、各设备开关、灯光明暗度调节、信号切换、信号源的播放和停止、各种组合模式的进入和切换、音量调节,以及对用于扩声的会议音响系统,讨论、表决、投票的数字会议及同声传译系统;可广泛的应用于多媒体会议室、大屏幕拼接显示、多功能厅、报告厅、学术交流厅、多媒体阶梯教室、多媒体教室、远程视频会议等场合。
二、系统独特功能:
1)强大的控制能力:系统采用开放式的可编程控制平台,人性化的中文操作界面,交互式的控制结构;最新8位内嵌式处理器,处理速度可达100MHZ;采用可编程逻辑阵列电路,运行速度更快,系统更稳定;主机内置10K大容量FLASH存储空间;全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码;内嵌式红外学习功能,无须配置专业学习器,通过软件存IR文档;后面板具有系统软件传输接口;
2)集成多路电源控制器:6500SystemControl控制系统集成多路电源控制输出,单路电源可负载高达800W的被控设备,整个系统可以完成2000W电源控制输出,在大型的多媒体会议室、多功能厅、演播室等均可满足使用
3)集成多种信号矩阵:物超所值的6500SystemControl控制系统主机集成4*1分2的A/V切换矩阵;4*1分2的VGA矩阵;用户可将众多视听器材设备接入,切换起来简单、迅速,无需考虑设备与设备之间协议通讯问题,大大降低了用户投入成本和使用故障率的发生。
4)内置数码音量调节:低成本、高回报的6500SystemControl控制系统主机内置2路的纯数字化音量输出,控制主机将各设备音频信号切换后转化数字输出,并且增加了线性调节功能,用户无须配置专业的音频控制器。
5)强大的可视化编程软件:Code Builder可视化编程软件,提供简单、便捷的可视化编程环境,内置100多个中控主机宏命令,用户只需托动鼠标即可完成设置,无需记住复杂繁琐的代码,命令与命令之间可以随意设置执行间隔时间,单个按键可以完成上万条数据的编码,从而来完成任何复杂控制系统功能需求。
6)无线控制和在线控制:系统主机提供标准开放的RS-232控制接口,支持多种协议的接入,极大的方便了用户将电脑、控制面板、无线触摸屏平台作为控制终端。
三、技术参数:
1)开放式的可编程控制平台,人性化的中文操作界面
2)采用最新8位内嵌式处理器,处理速度可达100MHZ;
3)采用可编程逻辑阵列电路,运行速度更快,系统更稳定;
4)主机内置16MB内存的大容量存储FLASH;
5)全面支持第三方设备及控制协议,客户可自行设置多种控制协议
6)内嵌式红外学习功能,无须配置专业学习器,通过软件存IR文档
7)4路独立可编程RS-232控制接口
8)8路独立IR红外发射口
9)6*1分2音视频切换矩阵
10)4*1分2VGA切换矩阵
11)1路电动屏幕控制输出
12)2路电源控制输出,其中一路用于投影机延时断电保护
13)2路话筒输入,音量输出数字调节
14)5.7英寸256色透射式点阵液晶屏,分辨率320*240
15)无线遥控距离长达120米,随意编辑用户操作界面,电池待机时间1周左右
16)可选配10路电源控制器/调光器/信号矩阵/有线触摸屏
四、系统拓扑结构图:
五、易控YC-6800中控套装配置清单
序号 |
设备名称 |
技术参数 |
数量 |
1 |
DJ6500SystemControl
控制主机
|
4*1分2VGA切换,4*1分2AV切换,4路RS232,8路IR,2路MIC,3路Power,2组继电器,2路I/O,数字音量调节输出 |
1台 |
2 |
IR8红外发射棒 |
用于控制媒体设备停止、播放等 |
4根 |
3 |
ATS57CW无线触摸屏
|
无线彩色触摸屏,5.7英寸显示屏,可自行定义用户界面,16M内存空间,锂电电池, |
1台 |
4 |
RFGW收发器
|
接收从无线触摸屏发来的控制信号,传送到中控主机,实现无线控制功能,可视距离可达120米 |
1台 |
5 |
FormBuilder编程软件
|
可视化编程软件,提供简单、便捷的可视化编程环境,内置100多个中控主机宏命令 |
1套 |
6 |
小计 |
|
|
