Accuon超大型交互式投影系统用于东北某油田

    随着现代网络信息技术的飞速发展，各行各业已经深刻地认识到现代信息技术对其发展起着越来越重要的作用。石油工业与其它工业领域同样在向智能化和信息化发展。因此，数字化油田的概念应运而生。油田数字化就是在油田油气生产、开采、集输、生产运行等各个方面应用信息技术，深入开发和广泛利用信息资源，加速实现油田数字化、现代化的进程。而油田信息化的最重要组成部分是GIS系统。为了更好地运用GIS系统对油田进行生产管理，油田领导层决定导入交互式投影系统。将GIS系统平台与交互式投影系统有机地结合起来。

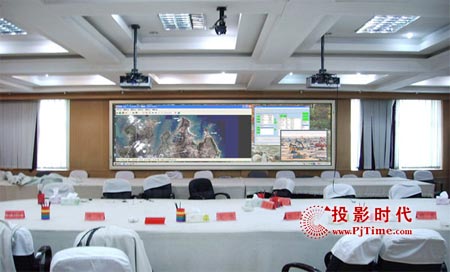

    日前，全球首套超大型交互式投影系统正式成功应用于东北某油田总控中心。据悉，本套超大型交互式投影系统是由美国Accuon（艾恩光电）公司设计提供。交互式投影系统具备了无线数字交互式演示功能。透过此套超大型交互式投影系统，用户可以使用感应笔在屏幕上自由书写并纪录，感应笔可以直接调用GIS软件界面菜单、移动GIS地图、在GIS地图上标注圈点出重要信息，并且系统会自动存储注释内容和书写过的画面内容。

设备组成：

    投影系统的屏幕显示面积达到了5.3米x 1.6米。整套系统由以下3部分所以组成：

    超大型交互式投影系统由两片120寸NovaVista I系列强光正投光学屏幕横向拼接组合而成。使用两台松下FD560 DLP投影机作正投吊顶固定安装。再配置Accuon MV1000图像处理器为投影机提供RGB电脑信号。

系统连线图：

系统功能与特性介绍：

    用户要求总控室有充足的环境光（屏幕前环境光照度为50Lux），以确保调度人员能在最佳精神状态下完成指挥调度工作，同时投影屏幕能清晰地显示GIS 系统地图的每个细节部分。如采用普通正投屏幕，由于其成像特性是表面成像，环境光对投影画面生产强烈干扰，导致成像对比度大幅下降，图像反白，损失图像细节。而NovaVista I系列强光正投光学屏幕的抗环境光特性在此次工程当中得到了充分体现。其特有的5层专利光学设计，运用了光学屏幕特有的内里成像技术，有效抑制环境光对屏幕成像的影响。即使在光线充足的环境下，屏幕仍然能呈现良好的对比度和色彩，获得近乎背投屏幕的图像画面。屏幕内层更精细的微银半球点距和有效分色技术，极大地提高了屏幕的分辨率，Nova Vista 强光正投光学屏幕都会有相应的着色点，这些相对无限的着色点对应图像的每一个像素点，从而使画面具有精细致密的景深，充分地表现出GIS 系统地图画面上的每一处细节。

五层光学结构微镜阵列抗环境光专利技术
NovaVista I系列强光正投光学屏幕技术结构

2、超大型整屏互动技术：

  NovaVista I系列强光正投光学屏幕带有无线互动功能。此功能运用了先进的超声波定位技术捕捉感应笔在投影屏幕上移动的位置。投影屏幕与图像处理器采用无线/有线方式连接。使投影屏幕整屏（5.3米x 1.6米）变成一个大型触摸屏。用户使用感应笔可在屏幕任意范围内进行书写，书写的笔迹会以电子笔迹显示在屏幕上，用户也可以把感应笔作无线鼠标使用，操作拖弋屏幕上显示的程序界面和GIS矢量地图。结合用户的数字化油田GIS系统，指挥调度人员可利用互动功能讨论分析实时的井下压力数据，原油存量分布图表，田井位分布、输油管线、供电系统、地下污水管线、地形地貌、地震测线等数据，并及时将要重要的技术数据在屏幕上加上注释、圈点。系统会将讨论过程中的书写内容、注释自动存档，并可录制成视频文件以便日后检索。

3、整屏高分辨率显示，多路信号共屏显示：

   交互式投影系统运用了两片120寸NovaVista I系列强光正投光学屏幕横向而成一个宽5.3米x高1.6米的整体显示画面。通过系统配置的Accuon MV3000图像处理器，整屏分辨率达到2048X768，结合数字油田GIS系统，可以实现满屏显示矢量GIS地图，也可以同时显示多个计算机/视频信号，为指挥调度人员对多组GIS数据的纵向关联分析提供了理想的信息显示平台。

    东北某油田已经经历了二十几年的勘探研究，保存了大量勘探资料，如：重力、磁力、地震、解释成果等，技术人员和指挥调度人员在进行勘探成果和生产调度决策讨论时经常要查询这些信息，并进行对比分析。传统的资料室方式无法实现多人共享这些信息，也经常造成数据的丢失和破损。另外，油田的迅速开发，出现了大量地面和地下设施，施工单位的不同、施工年度的不同、数据格式的不同造成这些信息无法被各相关部门共享，这就给制订开发方案和地面工程建设、勘探作业、钻井等各项工作带来很大困难和安全隐患，而随着数字化油田GIS系统和交互式投影系统的投用，使各种技术数据、矢量地图信息都统一到一个信息平台上，技术人员和指挥调度人员可以在一个超大型交互屏幕上对所有技术数据、矢量地图信息进行浏览、分析、交流、讨论和决策，极大地提高了企业劳动生产率、降低了投资和消耗、提高了工作效率、经济效益和决策管理水平。
