大鹏科技承建某部指挥中心项目

    用户方需求：

    整个显示系统及信号接入系统从设计上分为两种模式，视频会议模式和演习、指挥模式。

    1. 会议模式

    在指挥中心需同时满足24路下级视频会议信号显示加186座席的任意3路。

    大屏及侧电视墙可任意显示任意视频或RGB信号。

    2. 演习、指挥模式

    要求所有防区内监控信号、整个指挥机关内各参战部门计算机信号、指挥中心内各席位计算机信号、所有部门视频会议信号按照需要随时显示在大屏规定位置。

    3. 对大屏幕的要求

    要求大屏幕不得采用融合后尺寸，而是按照标准120”x3的标准拼接尺寸实现边缘融合。

    方案设计：

    一、信号及控制系统

    1.计算机信号采集采用大鹏科技128x64 RGB矩阵1组 ，64*16音频矩阵1组

    2.视频信号采集采用大鹏科技128*128 AV矩阵1组

    3.边缘融合处理器采用DP-XGA-H3V8R8 1台，8路视频采集，8路VGA采集兼容拼接及融合双模式

    4.定制开发融合综合控制软件1套，实现所有信号的集中控制，并支持中控主机调用模式，实现中控主机和控制软件的双重控制。

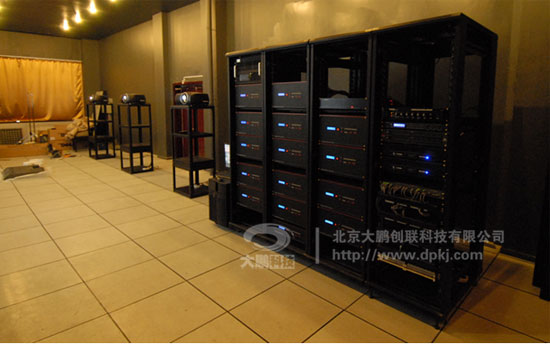

图为完工后的控制设备机房

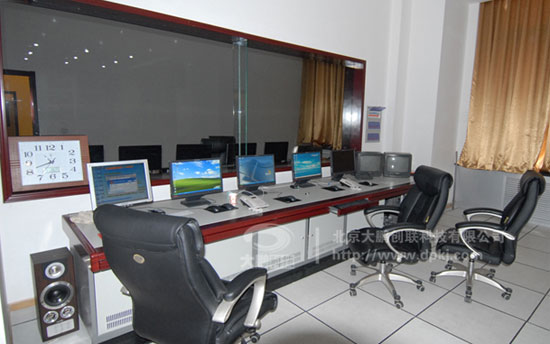

图为安装完成的控制室

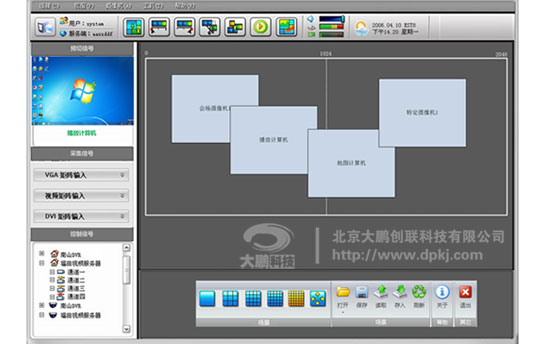

图为综合制控软件界面

    二、显示系统

    1.投影机采用3台PD F30+ 加装0.8短焦镜头

    2.投影幕定制Harkness 0.8增益融合专用背投屏幕，整体尺寸为7.2x1.8m

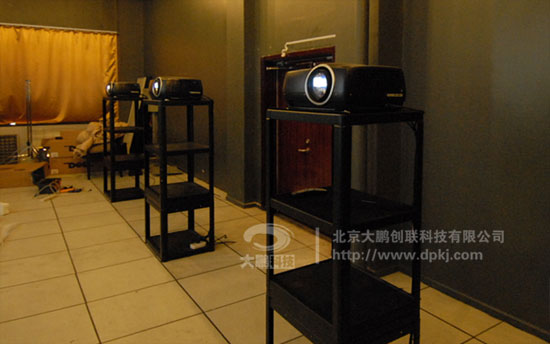

图为安装完成的投影机
