上海纬而视为深交所建设监控领域的“超级工程”

    深圳证券交易所成立于1990年12月1日，是中国大陆两大证券交易所之一，一直与中国证券市场共同成长。自开业23年，深交所借助现代技术条件，成功地在一个新兴城市建成了辐射全国的证券市场。对建立现代企业制度、推动经济结构调整、优化资源配置、传播市场经济知识，起到了十分重要的促进作用。 　　2012年，深圳证券交易所按照党中央、国务院战略部署，在中国证监会领导下，认真落实中央巡视整改意见，全力以赴推进多层次资本市场持续健康发展，制度建设取得新突破，一线监管取得新成效，产品创新取得新进步，各项工作取得显著成效。2012年，深圳证券市场股票、基金、债券、衍生品累计成交178659.69亿元。截至2012年12月31日，深圳证券交易所上市公司1540家，市值7.17万亿元，上市基金228只，挂牌债券381只，资产证券化产品10只。

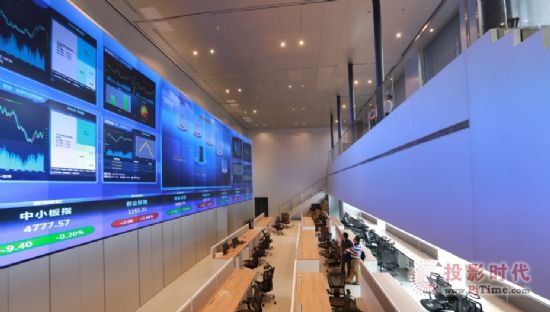

    为配合深交所的新发展，上海纬而视科技股份有限公司根据深圳证券交易所营运中心的实际环境和应用需求，为该项目市场监控大厅设计实施了全新的，超大规模的大屏幕显示系统，堪称大屏幕监控领域的“超级工程”。

    该项目是深交所市场监察部监控大厅重要的工作场所，同时也是接待贵宾视察和参观的重要窗口。总体设计不仅兼顾工作场所和参观窗口的双重需要，同时满足各项子系统既能单独工作，又能通过中控系统统一控制管理。系统管理功能和用户界清晰、简洁、友好，操控简便，易于高效管理和维护。

    首先，从硬件配置上讲，单元采用70块67PEF DLP前维护显示单元，以5行X14列的方式拼接；该显示单元全部采用LED光源的DLP背投显示技术；三菱电机全球领先的前维护方式；可满足70-140路电脑信号同时在大屏幕上显示的需求。

    其次，软件方面，采取“双信号处理系统”，作为深交所重要业务场所，要求保证大屏幕显示系统的工作安全和可靠性，因此，对系统设计的冗余性要求高，尤其对于信号处理和拼接处理设备的冗余设计，要求上述系统出现故障时可以即时切换到备份系统，最大限度的不影响生产作业。因此，该主控系统为三菱电机分布式处理系统，配置Viamax图像处理控制器为冗余系统；两种配置可一起使用也可独立使用，两种系统互为备份。若控制主系统出现故障,可即时切换到备份系统，最大限度的保证监察部大拼接显示系统的工作安全、可靠。其中，冗余配置图像处理控制器是Viamax自有产品，Viamax图像处理控制器获得中国国家科委对科技型中小企业技术创新基金立项证书，Viamax图像处理控制器与三菱电机DLP大屏幕显示产品配合已有八年之久，已广泛应用于三菱电机DLP大屏幕显示系统超过100个成功案例，技术成熟，结构合理，确保整个系统能够长期安全稳定工作。

    其三，从工程设计方面，上海纬而视也针对这一超大规模工程更复杂的工程细节克服了诸多困难。

    困难一，房间进深问题。

深圳证券交易所营运中心市场监控大厅房间进深小，只有11米。这就要求显示墙体不能太厚，要尽可能减少后维护空间。目前，行业中只有三菱DLP显示单元能做到真正的，三层以上的前维护，不需要预留后维护空间，这样就增加了有效观看距离。 　　三菱电机前维护安全正面安装及维护特性因为具有特殊设计的滑动与提升屏幕结构和自动空气对流系统，并且三菱电机投影单元具有水平散热的技术，并采用铝合金压轴机芯，避免屏幕热胀冷缩造成的屏幕变形，图像漂移的现象。这也就是说，即使构成是5行的拼接墙，其背部也不需要维护空间，所有的安装与维护工作均可从正面完成。因此，它的背部不需要维护空间，可以贴墙安装。  　 　　

    困难二，屏幕过宽问题

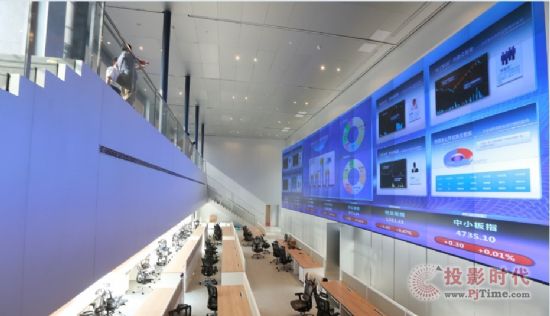

    7*14的单元排列，使整个大屏幕较宽，为保证两边操作人员及参观者的最佳视角和观看效果，纬而视设计时，在每列屏幕之间增加一个角度，整个屏体采用弧形拼接。这样不仅保证了大屏幕的整体美观，同时保证了最佳的观看效果。但这种安装方式对设计、施工工艺及施工质量要求都非常高。需要每列之间的夹角非常精确，才能确保屏幕的完美拼接。

    同时，因为屏幕过宽，为保证不同工位和观测角度看到的单元亮度一致，施工前，纬而视专门做了，每一个单元亮度测试；施工后期，再根据亮度测试值分别做7*14的70块单元的亮度调整，力求达到完美的观看效果。

   　　

    困难三，地面承重问题

    超级工程，带来更多的超级问题。因为安装规模大，屏体数量多，楼面承重问题也成了必须要考虑的一个因素。现有地板为水泥地板，为保证大屏幕的水平精度和地板的承重能力，纬而视采用工字钢梁的基础结构，把大屏幕设备放置在工字钢梁的基础结构上，既能保证大屏幕水平精度，也能使整个大屏幕设备的重量被平均分散在水泥地板上。因基础结构增加了与地板的接触面积，基础结构的纵向的钢梁座在大厅水泥地板的承重梁上。所以，能保证整个大屏幕的重量被均匀分散，使地板的承载能力限制在标准范围之内，又能保证所有设备的重量主要在建筑设计的承重梁上。同时，纬而视对设备的重量进行严格的审核，尽量减轻设备的重量，既要保证设备的安装精度，又要保证承载的能力。   　　

    困难四，安装难度　

    深交所大屏幕系统对面有2层观测台，一层为基础操作，二层为会议室和景观台。为保证观景平台参观者的最佳视角及观看效果，整个大屏离地安装高度将达2米以上，整个屏体高度超过7米。这对工程施工提出了更高的要求，施工过程中不仅要搭多层脚手架，同时还要配备升降机。整个施工过程都需要极高的安全防护措施。    　　

    困难五，工程配合界面复杂

因为屏体数目多，层数多，高度高，弧形拼接，同时又要接入多路信号，在实施过程中，对电源接地、环境条件、地面要求、照明要求、出入口及安装空间、网络环境等多方面具有较高要求，需要各工种紧密配合，工程协调量大，对各工种的配合要求高，因此，需要高超的项目管理能力。  　　 　　

    困难六，控制模式的场景设计

    市场监察部监控大厅兼具日常业务场所及对外展示窗口两项主要职能，要求具备诸如日常监控场景、调度指挥场景、大客户参观场景、重大活动保障场景等多种使用模式，要求操作人员可以对大屏幕使用场景进行快速且稳定的切换操作，且场景模式设计合理，同时要为各使用模式定制突发临时调度预案，以满足各种需求及各种使用状况。

    总之，一个“超级工程”的监控室需要能做好监控室顶层设计的“超级团队”，它不仅要经验丰富，还要胆大心细，能考虑和解决方方面面的系统问题，而纬而视以“超越梦想”的价值追求、工作态度，以及工程结果，为深交所的历史性再跨越提供了完美助力！
