威创eCon系统双引擎技术特点之剖析

威创视讯学院

——网络分布式系统科普专栏之五

威创eCon系统坐席节点采用双压缩编码引擎技术：针对坐席交互操作画面采用最新一代浅压缩编码引擎，适合于高画质及低时延要求;针对信号窗口预监、回显画面采用H.26X压缩编码引擎，适合于高压缩率的互联网应用场景要求。这项技术使得显控系统在现有网络基础设施上适合于核心业务的高画质低时延需求，又满足了海量视频信号预监回显的需要。

eCon分布式系统将 IP 接口引入音视频系统，用高速 IP 设备减少电缆数量、使用现有网络基础设施简化系统设置、利用交互式通信功能实现同步和中央系统管理，是当代技术潮流方向。威创eCon系统双引擎技术，采用成熟的以太网技术和TCP/IP通信协议，支持高达4K的分辨率，并可在现有成熟网络基础设施轻松提供图形、视频和USB的IP系统传输解决方案。

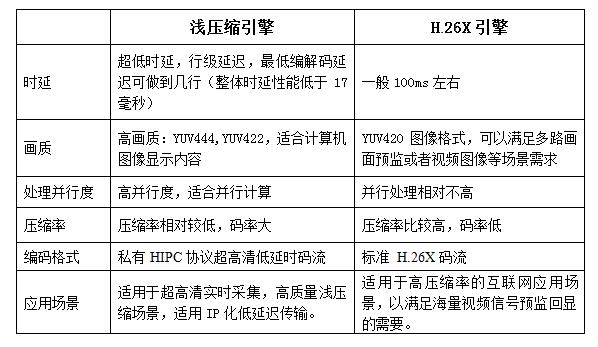

威创eCon系统双引擎技术由浅压缩引擎与H.26X引擎两大引擎共同组成，同时输出私有HIPC协议超高清低延时码流与标准 H.26X码流。

浅压缩编码引擎是一种轻量级压缩技术，鉴于计算机屏幕内容图像与视频监控图像的特点，结合用户核心业务的高画质低时延的需要，采用YUV444、YUV422色度采样格式，并基于行的熵编码、基于行的封装来减少发送缓存以实现低延迟，其输出私有HIPC协议超高清低延时码流。其主要特色优势如下：

◆整体性能低至毫秒级(低于17毫秒)的编码时延，最低可达行级视频线延时;

◆最大响应能力，可获得超低时延响应，非常适合任何延迟关键型应用场景;

◆基于恒定比特率，实现可靠的IP视频传输。

H.26X压缩引擎，相对于浅压缩编码引擎而言，是一种深压缩技术，其常常采用YUV420色度采样格式，以提供高压缩率编码，以适合互联网传输的带宽要求。

双引擎方案，既兼顾了应用中对核心业务高画质低时延的应用需求，同时又可满足高压缩率的互联网应用场景。相对于传统的单流解决方案，双压缩编码引擎方案可在现有网络环境下获得最高的系统性能。

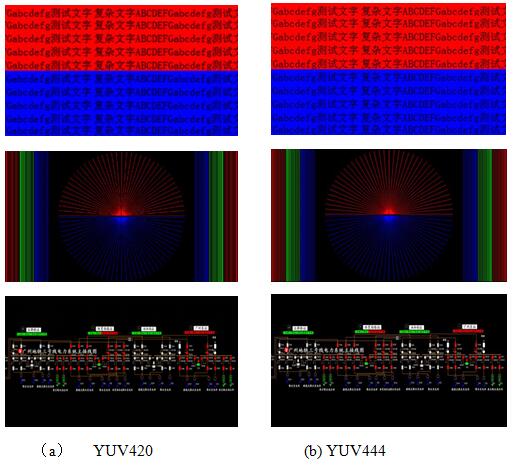

附图：基于YUV420与YUV444色彩采样的图像画质对比，其中左半部分一组的图像为YUV420色彩采样的图像画质，右半部分的一组图像为YUV444色彩采样的图像画质。

基于YUV420与YUV444色彩采样的图像画质对比图
