利亚德解读冬奥(2)：“双奥之企”见证中国显示技术跃迁

佚名　2022-02-07

从2008年奥运的梦幻五环、巨型LED地屏画卷，到2022年北京冬奥的世界最大LED三维立体舞台，利亚德作为深度参与北京两届奥运盛会的“双奥之企”，见证并引领了中国智能显示科技的跃迁。

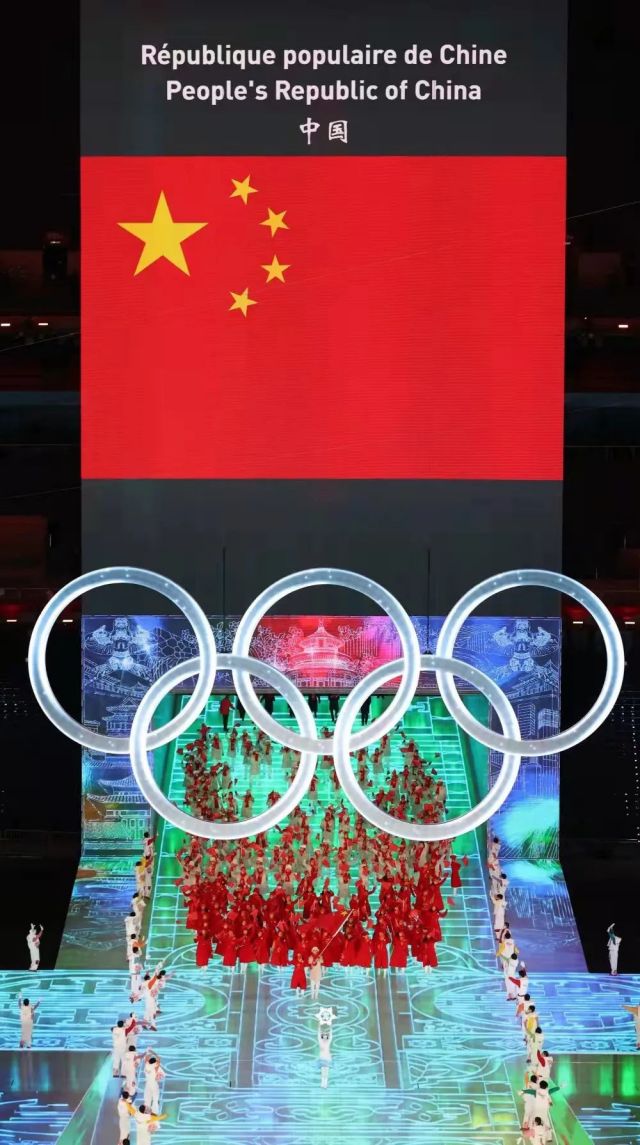

北京冬奥会开幕式2月4日晚在鸟巢成功上演，赢得来自世界的盛赞。而盛赞背后，是中国科技力量的进步，是中国科技企业对冬奥的全力支持。

01 显示技术的进步

（一）LED显示屏分辨率大大提高

最直观的表现：2008年地屏画卷相当于4台高清电视拼接，而2022年冬奥地屏超8K分辨率相当于64台高清电视拼接而成。

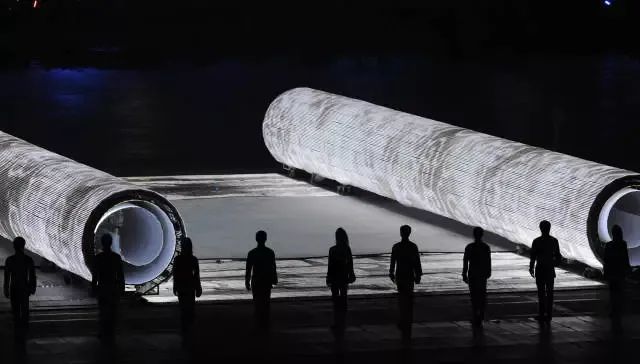

2008年奥运地屏画卷长147米宽27米，LED屏幕像素间距是20mm的，整个画卷分辨率7056X1296。

利亚德为08奥运开幕式提供包括奥运五环、LED地屏卷轴在内的80%声光电技术

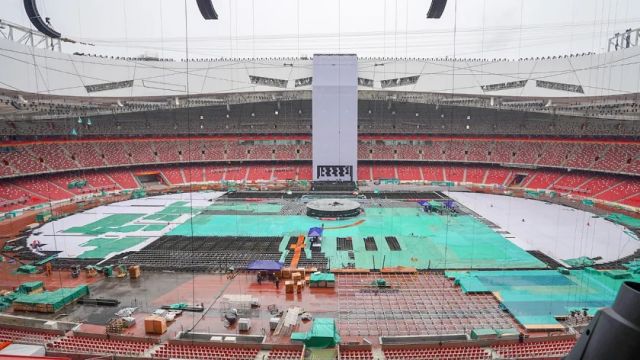

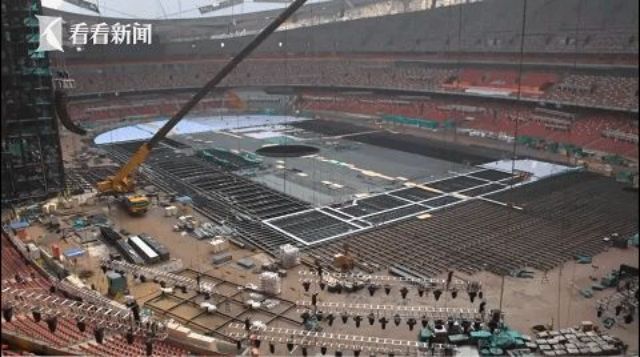

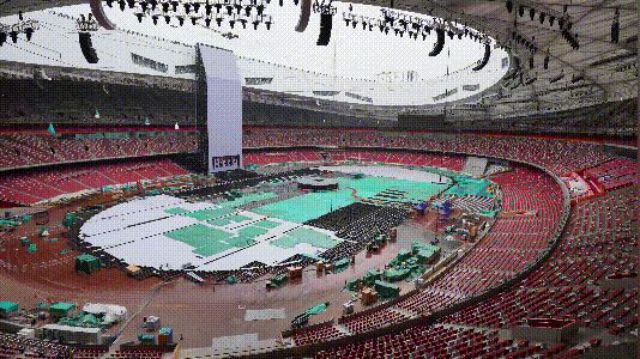

2022年冬奥会的地屏椭圆长度156米宽度76米，LED地屏像素间距是5mm，整个地屏分辨率高达14880×7248，并以地屏对称中心线为分割线，超过11000平米的地屏被分为4个8K播放区域。

开幕式所有环节做了共5800多秒、29万帧数字内容，“鸟巢”地面即冰面分辨率为14880x7248，“鸟巢”竖屏即冰瀑分辨率为2560x7328，整个开幕式的视效画质达到16K水准。这在奥运历史上也是前所未有的。

（二）LED显示屏防护等级大大提升

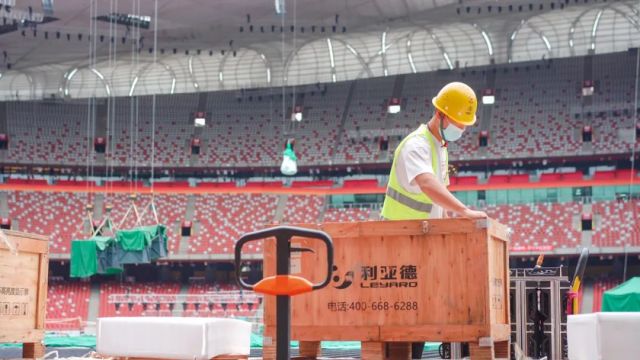

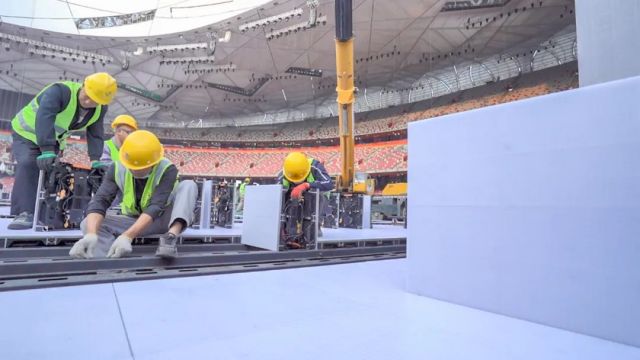

开幕式地面显示系统建在盛夏，用在寒冬，运行最大的风险是环境风险。由于鸟巢为露天场馆，每一块LED模组都要经历雨雪、烈日、风沙、严寒的考验。利亚德技术团队把航天的质量管理引入到工作中，保证每一块LED模组的质量在极端条件下的耐久性，满足演出舞台防滑、防眩目、结构承重以及电气安全等特性。

相较于2008年的技术，利亚德为2022年冬奥会开幕式提供的LED显示屏及其部件全部达到IP66防护标准，可以完全防止外物侵入，承受强烈喷水时电器的进水量不会产生有害的影响。

此外，LED地屏显示面板还加装抗眩光、抗摩尔纹、防滑雾化面罩，显示画面柔和，为摄像转播提供全焦段无杂波、无干扰的纯净视频显示画面。

02 显示产品的丰富

冬奥开幕式舞台，不仅面积大，技术先进，应用产品种类更是丰富。

（一）LED地砖屏

超过11000平米的地屏是为冬奥会开幕式专门定制的特种LED显示系统，可以实现超高艺术表现力、超强可靠性与耐用度、超高安全性、超高清显示与超强色彩还原度。

（二）LED碳纤维屏

长22米宽7米高10米的冰立方，重量达400吨，升降重量达180吨，升降载荷超过一般剧院大型升降台的8倍，是整个开闭幕式最大功率的驱动设备。其四周和顶部都是高清的LED显示屏，形成世界上独一无二的最大五面体裸眼3D显示装置。

冰立方顶部的地屏与舞台地屏完全一样，为了给冰立方“减负”，其四周LED单元则采用利亚德最先进的碳纤维结构设计，显示单元重量只有8公斤/㎡，让冰立方的快速升降成为可能。

（三）LED格栅屏

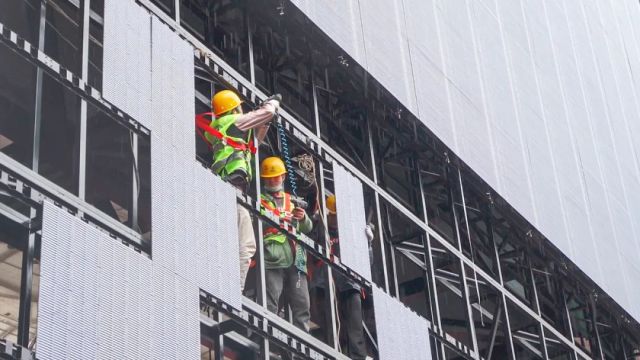

冰瀑宽度20米高度达到58米。其中，14米宽7米高的运动员通道提升屏采用碳纤维屏幕，其余冰瀑屏幕全部采用铝条结构的格栅屏。

作为利亚德创意显示明星产品格栅屏。该系列产品采用精准的色彩管理系统，各项指标均符合广电级标准；产品采用整体灌胶工艺设计, 军工级IP65级前后防水，抗风能力强，安全性更高透风率达到70%，确保了钢架的稳定性。

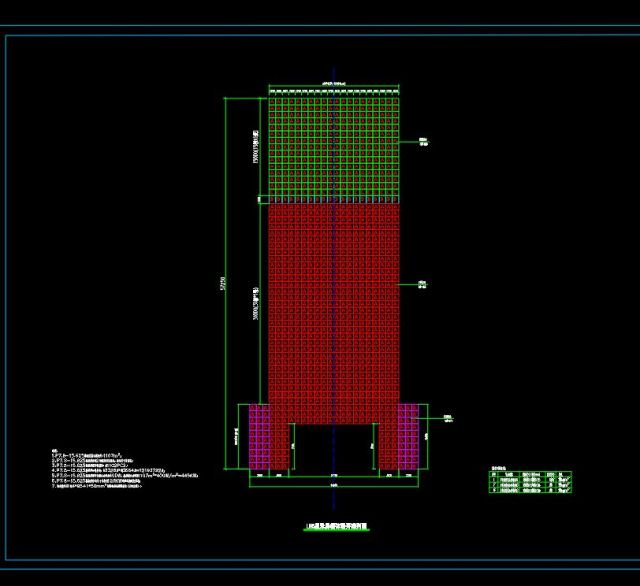

冰瀑屏幕结构（利亚德设计绘制）

此外，08年奥运开幕式也有盖板和升降台设计，当时技术有限，采用的是灯条拼接圆形接缝，缝隙最大能达到100mm以上，所以盖板和周围地屏的锯齿接缝十分明显。

这一次冬奥开幕式的圆形盖板和升降台，采用特殊的制作工艺，制作了接缝区域的异形单元，圆形拼缝的缝隙最小10mm，最大28mm，盖板或升降台与地屏平齐以后，肉眼几乎看不出来圆形拼缝，最大程度保证了画面的整体一致性。

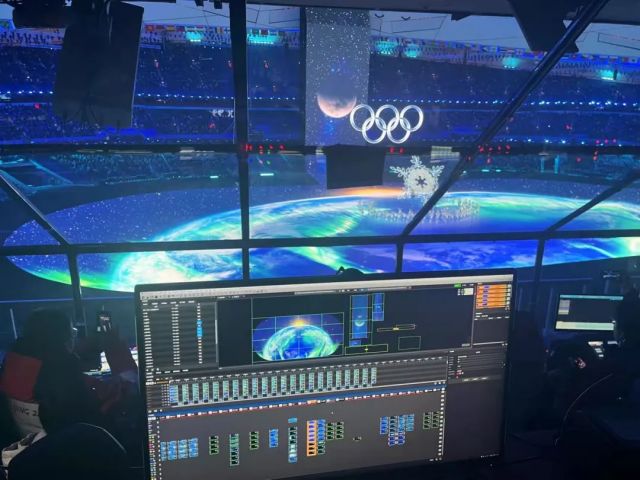

03 播控系统的国产化

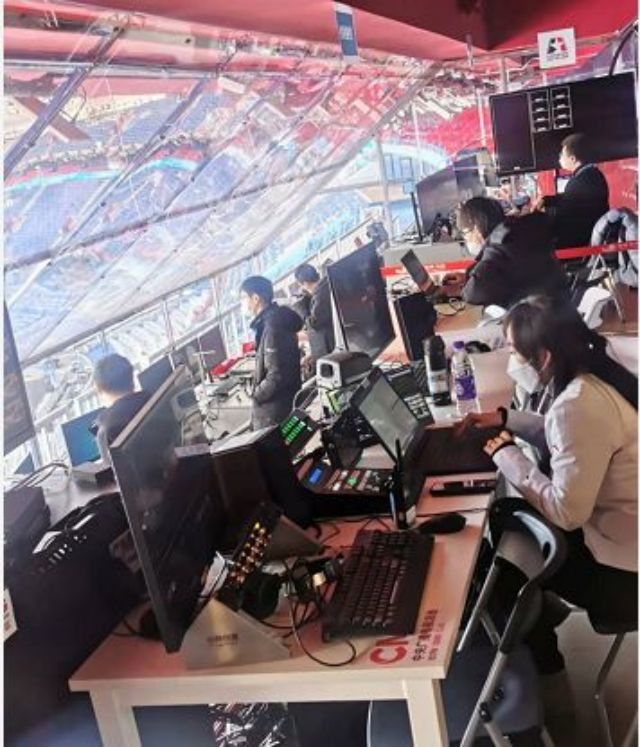

尽管这一次的播控系统是采用的是全国产设备，但是设备性能比08年的国外播控设备更加先进稳定可靠，彻底打破国外技术上的垄断局面，为全世界观众呈现出最完美的视觉效果。

08年的一台播放服务器只能输出4路2K信号，这一次的一台播放服务器能输出4路4K信号，多台设备联播能做到帧同步，8K摄像机都拍摄不出来误差。

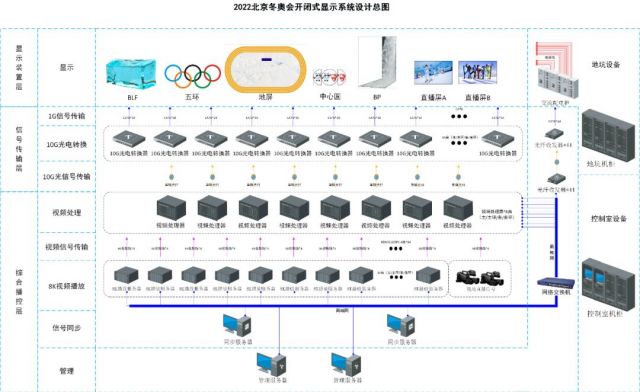

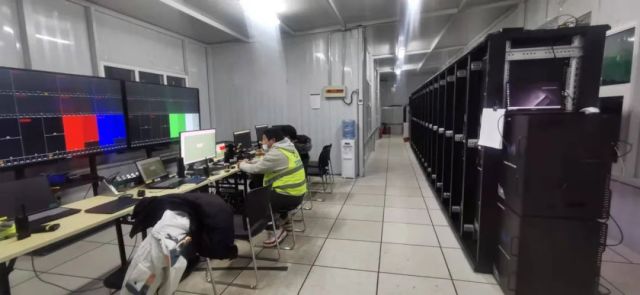

此次，地面显示系统内建设的播控系统负责开幕式地屏、冰立方、冰瀑、中心圆台的视频播放、解码、拼接等播控工作，共7个8K分辨率，播放帧率达到每秒50帧，超过27路4K50Hz视频信号的同步播放，采集实时互动画面，可以完美呈现裸眼3D效果，带来超高清视频播放视觉体验，承载了开幕式至少60%的仪式演出创意。
