沃顿黑镜系列55吋LED标准面板全解答

佚名 2022-03-08

    “专业的商用显示解决方案供应商,标准化LED显示面板领导者。”

    深圳沃顿科技有限公司

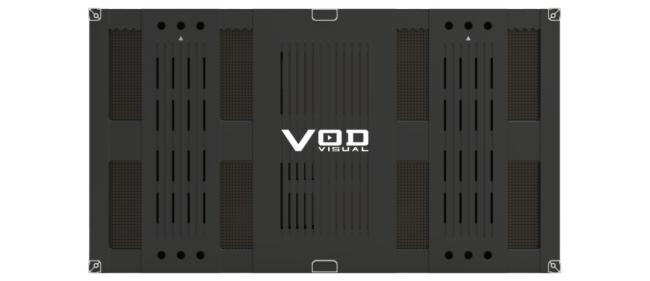

    沃顿标准55吋LED显示单元(M550系列),是业内首款55吋单体压铸铝箱体的全彩色LED直显屏。此款产品秉承了沃顿科技一向的完全前维护、硬连接、无风扇静音设计等特点,并集合了高刷、低亮高灰以及沃顿自有的VOD画质引擎,显示画质优异,专用于户内小间距LED显示屏应用领域。

沃顿黑镜系列55吋LED标准面板全解答

沃顿黑镜系列55吋LED标准面板全解答

    众所周知,拼接大屏市场一路走来经历了DLP拼接、液晶拼接的年代,目前小间距LED拼接显示屏已经全面进入拼接大屏市场。小间距LED拼接由于其没有光学拼缝这一主要的优势,自2012年开始进入大屏拼接市场,在大屏拼接市场的占比逐年增长,目前市占率已经超过了液晶拼接。

沃顿黑镜系列55吋LED标准面板全解答

    而在液晶拼接大屏市场,55吋液晶拼接屏的占有率超过50%,是各个尺寸里面最为主流的尺寸。沃顿科技洞察市场先机,于2020年9月推出了业内首款标准尺寸LED显示单元--M550系列55吋LED全彩直显屏。此款产品的市场定位,首先是用于拼接大屏市场,以和液晶55吋拼接屏相同的尺寸来进入大屏拼接市场,兼具小间距LED拼接屏无光学拼缝的优点及标准液晶拼接产品便于安装使用的优点于一身,具备优秀的市场切入点。其次是用于商用LED一体机,利用其2*2拼接即可组合拼接成为110吋大屏一体机,3*3拼接可组合拼接成为165吋大屏一体机,其拼接单元尺寸大,组合拼接安装效率高,两个人半小时即可组装完成一台110寸LED一体机。55吋LED显示单元轻量化及省电的设计,使得其特别适合用于大屏LED一体机的拼接使用。

    沃顿科技又于2021年7月推出了55吋LED显示单元的升级版本M550-H,增加了HDMI信号直入功能,使得LED显示屏不再需要使用发送卡和接收卡,可以像液晶拼接屏一样直接接收高清HDMI信号输入并进行显示,能够以单台整机的方式进行工作,并且支持HDMI LOOP信号级联实现组合拼接。这进一步拓宽了55吋LED显示单元的使用范围,应用起来更为方便友好。

沃顿黑镜系列55吋LED标准面板全解答

# 55吋LED标准面板创新点

    1.超大尺寸的轻薄压铸箱结构,创行业先河。

    2.单台箱体产品,支持VESA壁挂支架,可直接替代现有55寸LCD产品在现场的安装和使用。

    3.模组与箱体间采用硬连接方式,同时其特殊定制的连接器可以保证模组安装时可向上下左右方向移动来微调位置而确保模组间更好的拼装效果。

    4.电路按共阳共阴产品配置兼容设计,可按项目需求来做共阳产品或共阴产品的选择匹配。

    5.在保证产品平整度、尺寸精度和受力承重要求的前提下,对其结构设计、材料匹配方面做了特殊减重操作处理,来实现产品重量轻的目的。

    6.合理的产品拼接连接布局设计,实现了箱体间很好的拼装效果和拼装操作,简单便捷。

    7.对产品箱体结构因减重设计而产生的大空间区域的轻薄盖板处理,起到了产品背面遮挡而避免如老鼠等动物爬入后引起不良后果,同时也起到产品美观效果。

    8.产品结构的模块化、系列化人性设计,可轻松对PH1.2~PH4点间距产品全覆盖,即只调整更换不同点间距型号灯板和相应显示设置文件即可实现不同点间距产品的切换变更,从而满足客户不同产品点间距调整的需求。

    55吋LED显示单元产品应用在工程拼接领域的优点:

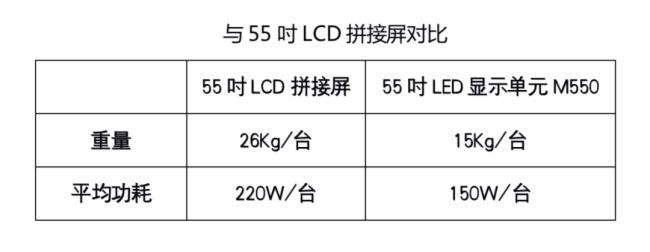

    1、M550系列与55吋LCD拼接屏相比,在重量方面有优势,重量只有同尺寸LCD拼接屏的60%,并且由于其采用压铸铝方式拼接,下层的箱体不像LCD拼接屏一样不能承压,安装时可以采用堆叠方式安装,长时间使用承受重力作用不会出现液晶拼接屏的压屏导致液晶屏竖线、漏液等问题,可靠性更高。

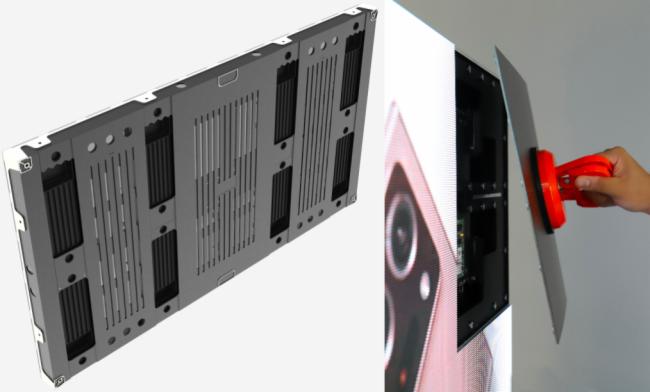

    完全前维护

    2、M550系列采用完全前维护的箱体设计,可以贴墙或者嵌入墙体安装,不需要使用液压前维护支架,也不需要在背面预留安装维修通道,对于现场的要求大大降低,适应范围更为广泛,且安装、调试、维修非常便利。

沃顿黑镜系列55吋LED标准面板全解答

沃顿黑镜系列55吋LED标准面板全解答

完全前维护硬连接(模组与HUB板无线缆连接)

    节能

    3、M550系列与常规LED显示屏对比,在单位面积重量和功耗方面有着轻量化和省电的优势。由于采用了各种减重的设计,使得M550系列折算到每平米的重量只有常规LED屏的一半左右,并且能够省电20%以上,长期使用在节能环保方面也有着良好的表现。

沃顿黑镜系列55吋LED标准面板全解答

护眼

    4、沃顿科技采用了自有的VOD显示画质引擎和自研的V-SYSTEM控制系统,使得M550系列的显示画质优异,健康护眼,获得了中国视听健康产品与人因舒适度健康评测最高5星认证。

沃顿黑镜系列55吋LED标准面板全解答

    目前M550系列LED显示单元具有P1.2 P1.5 P1.8 P2.5共4种点间距规格,产品通过了CQC CE FCC UL等国内和国际认证。

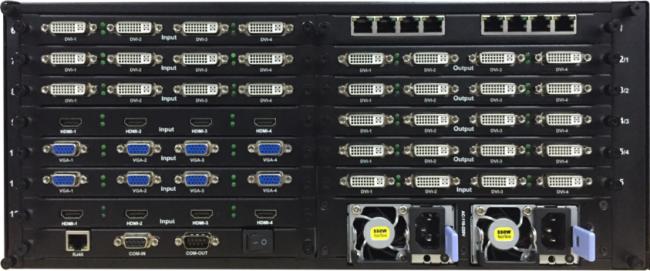

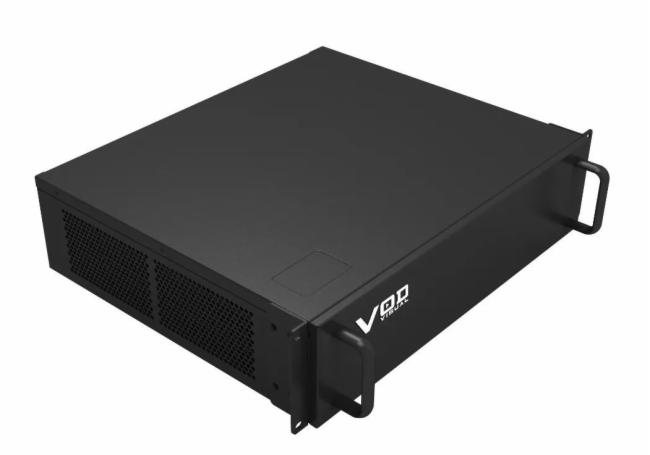

    在LED显示屏控制系统方面,沃顿科技还自主研发了具有自有知识产权的V2L系列拼接处理器,此拼接处理器集成了LED发送卡,实现了处理器和发送卡的二合一功能,并支持混合拼接,能够支持DLP、LCD以及LED屏混合拼接显示。V2L系列拼接处理器采用对称式设计,输入接口和输出接口采用可拔插式板卡设计,输入支持HDMI DVI SDI IPC DP VGA CVBS等多种信号输入,输出则支持RJ45 DVI HDMI等信号接口。该拼接处理器具有2.5U 4U 9U 14U 20U等多个不同规格,以支持不同应用场景下对于信号输入输出路数以及LED显示屏带载点数不同的要求,并且支持双电源(4U及以上)备份,可靠性更高,适用于7×24不间断使用。并且,一台V2L拼接处理器能够实现3块拼接屏的图像拼接和控制处理,并支持PC端、移动平板电脑的控制。

沃顿黑镜系列55吋LED标准面板全解答

沃顿黑镜系列55吋LED标准面板全解答

VOD混合拼接处理器应用拓扑图:

沃顿黑镜系列55吋LED标准面板全解答

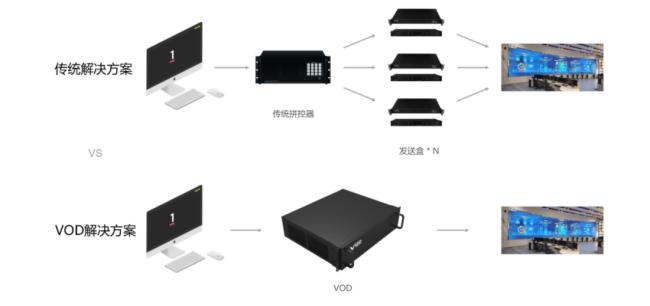

VOD混合拼接处理器与传统拼控器用于LED显示屏控制的对比:

沃顿黑镜系列55吋LED标准面板全解答

    VOD混合拼接处理器实现了拼接处理器和发送卡的二合一功能,在系统方案构成中无需再配备发送盒,不仅减少了设备的数量和线缆的数量,也提高了整个系统的可靠性。且在V-SYSTEM一套软件中即可实现拼接设置以及发送设置的功能。采用VOD混合拼接处理器能够减少系统连接和布线的复杂度,调试也更加方便快捷,非常适合工程拼接大屏的使用。

    VOD混合拼接处理器主要功能:

沃顿黑镜系列55吋LED标准面板全解答

沃顿黑镜系列55吋LED标准面板全解答

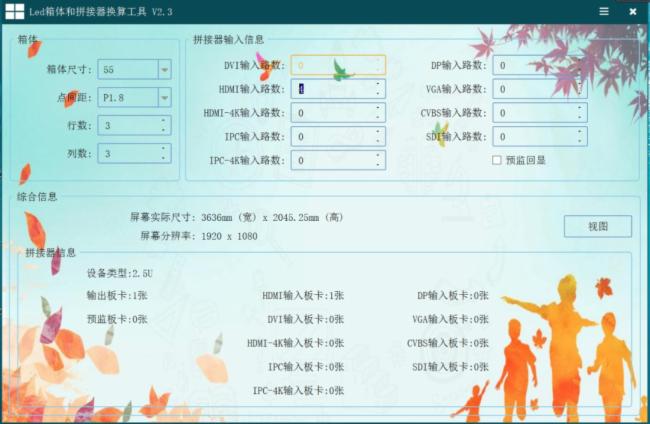

    为了方便进行方案设计,沃顿科技还开发了VLEDPRO计算软件,用于计算沃顿自有拼接屏的拼接参数以及V2L拼接处理器的规格选型。

    只要选择对应的箱体尺寸、点间距、行数和列数,并输入要求的输入信号种类和路数,软件即可计算出对应的屏幕实际尺寸、屏幕分辨率以及参照的屏幕连线视图。还能够计算出采用VOD拼接处理器的设备类型以及输入、输入板卡的数量,免除了繁琐的人工计算过程,非常方便进行方案设计以及报价核算,得到了我司客户的一致好评。

沃顿黑镜系列55吋LED标准面板全解答

    1.能够快速计算27.5 28.5 55吋标准拼接单元各种拼接组合方式对应宽高尺寸及分辨率

    2.能够给出推荐的拼接处理器型号及板卡组合方案

    3.能够给出参考的箱体连线图
