中帝威4K导播台在转播车应用

    转播车的作用主要是实况转播,具有摄录像、编辑等功能。也可将设备搬至现场进行摄制工作,信号将用微波设备送至电视台进行播放。

    为了满足高清视频播放的需求,4K视频的采集播放越来越重要。中帝威特别为传媒公司精心设计了一款4K转播车导播切换系统,采用中帝威自主研发的设备来完成转播车的系统组装。

    4K导播台在转播车应用

中帝威4K导播台在转播车应用

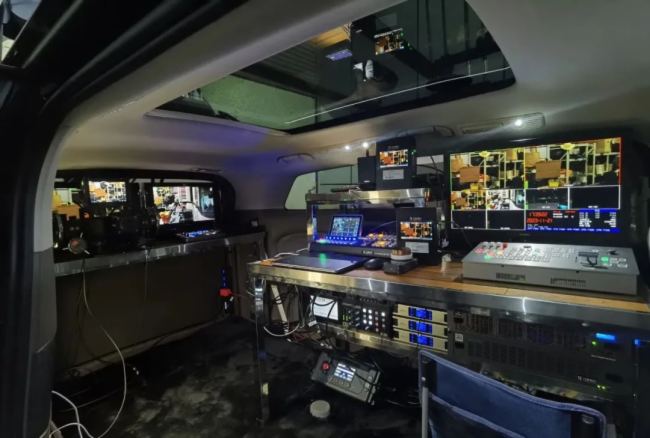

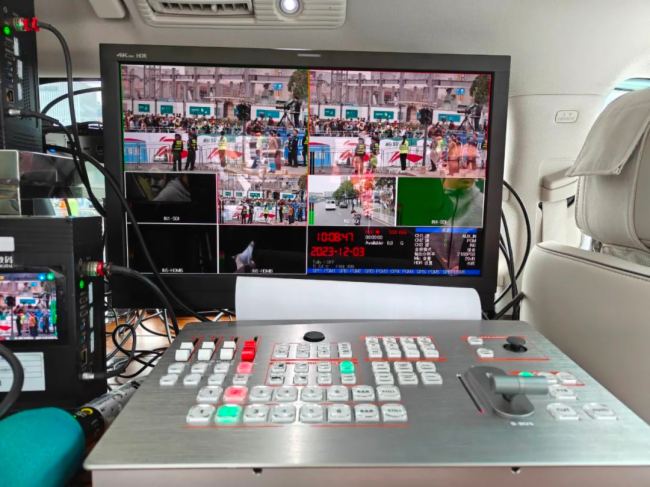

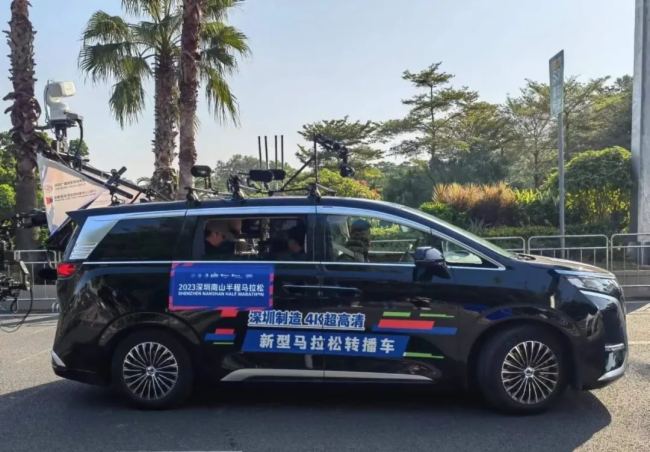

    2023深圳马拉松已于2023年12月3日鸣枪开跑,作为深圳十大本土体育赛事,深马和南山半马会在深圳卫视、深圳体育健康频道等同步直播,与往年不同的是,今年的直播有首台全国产深圳造4K超高清新型马拉松转播车 加入深圳广播电视集团实时直播的队伍,全景呈现这场市民与跑者踊跃参与的城市嘉年华。

中帝威4K导播台在转播车应用

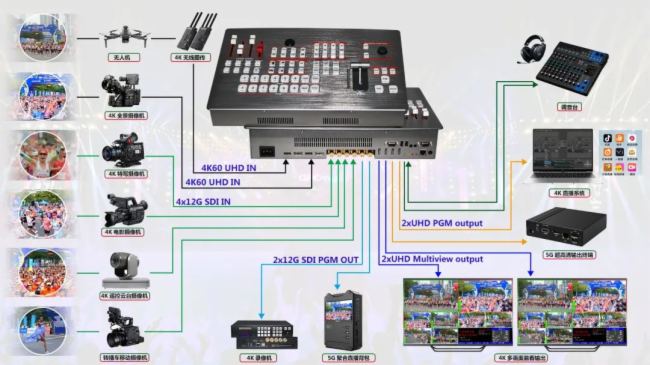

4K导播台方案图

中帝威4K导播台在转播车应用

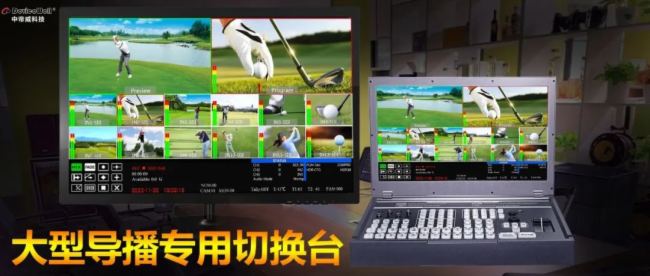

    广播电视台专用导播切换台,最多支持8路4K60信号。设备集成SDI解码器,HDMI解码器,DP解码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号,内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

    视频信号接口支持4路12G SDI+2路4K60 HDMI-compatible+2路4K60 DP共8路视频输入,2路12G SDI输出+2路4K60 HDMI-compatible输出+1路1080P HDMI-compatible输出 ,共5路视频信号输出。

    音频信号接口支持2路话筒输入,1路LINE输入,共3路音频输入,1路Line 输出。

    支持DCB控制系统及Tally输出。

    可选配H.26x编码模块,可以记录到内部EMMC,外置SSD硬盘中。

    采用高强度铝合金外壳,携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。

中帝威4K导播台在转播车应用

4K导播台特性

    Features

    一体机身设计

    金属铝合金材料,强度高重量轻

    工业级机械按键

    霍尔传感器推杆(T-Bar)

    支持RJ45远程控制

    支持DCB控制

    支持图文叠加功能

    广电标准Tally接口

    支持GPI控制

    支持摇杆,摄像机控制

    支持脚踏板,控制手柄等输入

    支持3840x2160p60/50/30/25/24,H.264编码

    支持 CBR 固定码率模式

    支持 High profile 编码

    录制文件格式MP4,支持EDIUS非编软件

    存储设备接口支持USB3.0和SATA 硬盘录制

    USB接口可接鼠标键盘,用于操作内录系统

    HDMI接口输出内录系统的操作界面

    支持画面冻结功能

    2xHDMI+2xDP+4xSDI输入

    MULTIVIEW输出:2路HDMI

    PGM输出:2路HDMI+2路SDI

    2路MIC输入

    1路LINE IN输入

    1路LINE OUT输出

    支持4K HDR

    支持音频跟随、混音功能

    支持SDI音频解嵌

    支持HDMI音频解嵌

    支持PIP画中画和POP画外画功能

    支持MIX/FADE/WIPE切换特效;

    支持CUT硬切、AUTO自动切换及FTB黑场应急切换

    1组KEY,支持亮度键、色度键

    支持RS422接口控制摄像机

    支持PC软件远程升级

    设备自带彩条输出画面

    支持DC12V电源输入

中帝威4K导播台在转播车应用

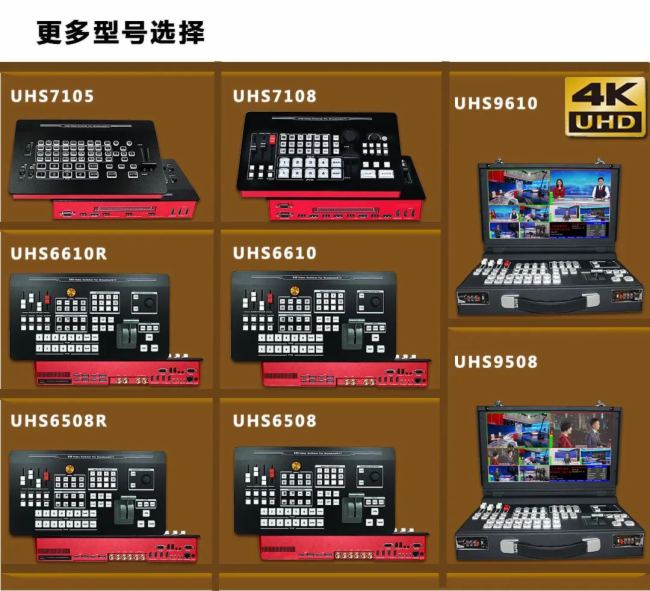

4K导播台系列

    4K Switcher series

中帝威4K导播台在转播车应用

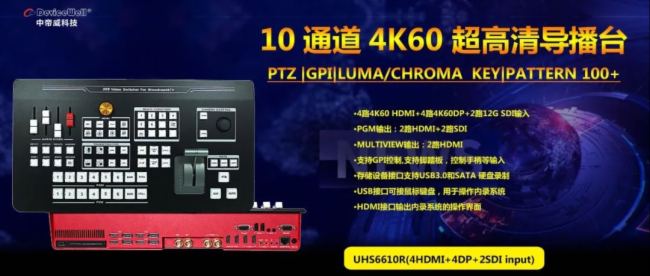

    中帝威4K级导播切换台UHS6610R,视频信号接口支持2路SDI+4路HDMI-compatible +4路DP共10路视频输入,2路SDI输出+6路HDMI-compatible输出+1路UVC输出,共9路视频信号输出。

    支持RJ45远程控制、标准Tally 接口、GPI 控制、摇杆、摄像机控制等。

    支持3840×2160P60/50/30/25/24,1080P。

    圆形、菱形、扇形、梅花、百叶窗等上百种特效划像。

    支持图文叠加功能。

中帝威4K导播台在转播车应用

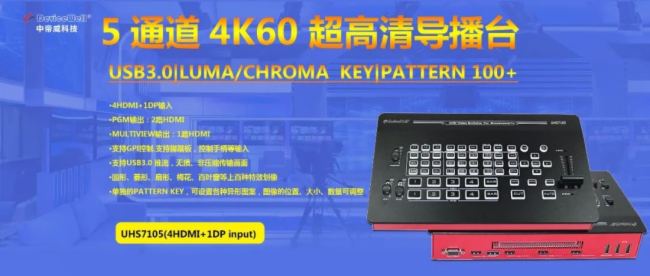

    中帝威4K级导播切换台UHS7105,视频信号接口支持4路HDMI+1路DP共5路视频输入,3路HDMI输出。音频信号接口支持2路话筒输入,1路LINE输入,1路Line 输出。

    支持RJ45远程控制、标准Tally 接口、GPI 控制等。

    支持3840×2160P60/50/30/25/24,1080P。

    圆形、菱形、扇形、梅花、百叶窗等上百种特效划像。

    支持USB3.0 UVC 输出。

    支持图文叠加功能。

中帝威4K导播台在转播车应用

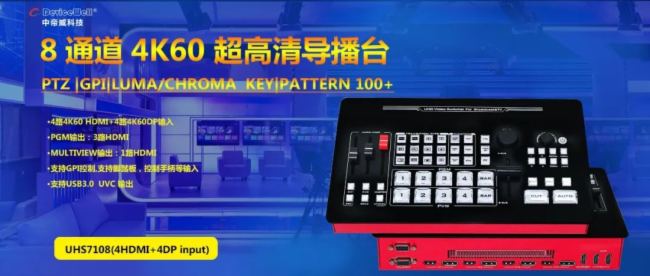

    中帝威4K级导播切换台UHS7108,视频信号接口支持4路HDMI+4路DP共8路视频输入,3路HDMI输出。音频信号接口支持2路话筒输入,1路LINE输入,1路Line 输出。

    支持RJ45远程控制、标准Tally 接口、GPI 控制、摇杆、摄像机控制等。

    支持3840×2160P60/50/30/25/24,1080P。

    圆形、菱形、扇形、梅花、百叶窗等上百种特效划像。

    支持图文叠加功能。

中帝威4K导播台在转播车应用

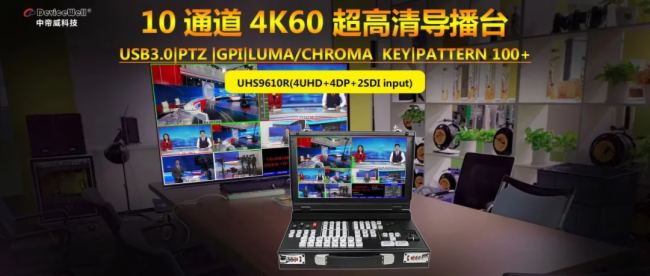

    中帝威4K级导播切换台UHS9610R,视频信号接口支持2路SDI+4路HDMI-compatible +4路DP共10路视频输入,2路SDI输出+6路HDMI-compatible输出+1路UVC输出,共9路视频信号输出。

    支持RJ45远程控制、标准Tally 接口、GPI 控制、摇杆、摄像机控制等。

    支持3840×2160P60/50/30/25/24,1080P。

    圆形、菱形、扇形、梅花、百叶窗等上百种特效划像。

    自带15.6寸液晶显示屏+工业级机械按键。

    支持图文叠加功能。

中帝威4K导播台在转播车应用

    中帝威4K级12通道导播切换台,视频信号接口支持12路SDI视频输入,3路SDI输出+5路HDMI-compatible输出+1路UVC输出,共9路视频信号输出。音频信号接口支持2路XLR音频输入,2路XLR路音频输出。

    支持RJ45远程控制、标准Tally 接口、GPI 控制、摇杆、摄像机控制等。

    支持3840×2160P60/50/30/25/24,1080P。

    圆形、菱形、扇形、梅花、百叶窗等上百种特效划像。

    自带17寸液晶显示屏+工业级机械按键。

    支持图文叠加功能。
