成丰连接主流线案例｜主流线助力安徽蚌埠文化馆

安徽·蚌埠文化馆

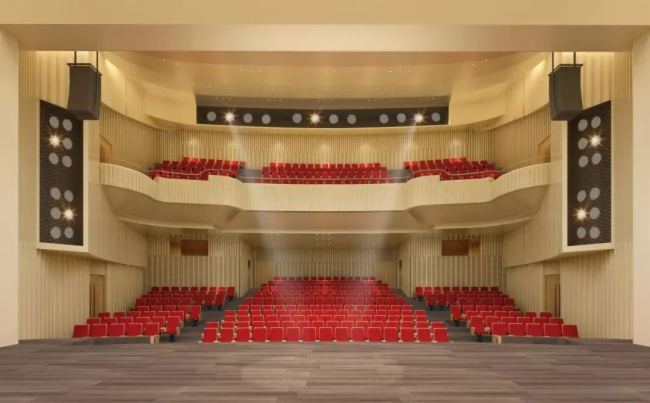

    安徽蚌埠文化馆位于龙子湖西岸，总占地面积1.3万平方米，建筑面积7100平方米，场馆面积2600平方米。其中，剧场面积4500平方米，可容纳511人，设有526平方米的主舞台，118平方米的VIP放映厅。剧场引入技术先进的舞台设备，能充分满足戏曲、话剧、音乐会、综艺等演出需求。

独特 外观

    馆外立面采用玻璃等四种幕墙，整个场馆通过体块穿插、叠合、堆积的形式呈现，塑造极具雕塑感的建筑形态，宛若堆积于湖边的山石。加上LED灯带的点缀，夜晚整个场馆将与龙子湖的水景相映成辉。它的建成将进一步深化蚌埠优秀传统文化的时代内涵，打造更具蚌埠特色的文化名片。

    其中主要运用了“主流线”品牌：

麦克风线缆

    编织屏蔽麦克风线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚氯乙烯绝缘，黑色弹性聚氯乙烯护套。

    导体截面积：2×0.3mm2(23AWG)

    屏蔽：无氧铜丝编织屏蔽，覆盖率90%

    标称护套外径：6.0mm

    标称导体直流电阻(20℃)：57.46Ω/km

    标称芯-芯之间的电容：150pF/m

    标称芯-屏蔽之间的电容：250pF/m

音频安装线缆

    4芯星绞音频安装线缆，采用优质高纯度(OFC)无氧铜丝绞合;特别配方聚氯乙烯绝缘，铝箔加地线屏蔽，特殊配方聚氯乙烯护套，颜色为珠光灰

    导体截面积：4×0.18mm2(25AWG)

    屏蔽：铝箔屏蔽+镀锡无氧铜丝绞合地线，覆盖率100%

    标称护套外径：4.5mm

    标称导体直流电阻(20℃)：95.76Ω /km

    标称芯-芯电容：140pF/m

    标称芯-屏蔽之间的电容：270pF/m

数字音频线缆

    AES/EBU数字音频线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚乙烯绝缘，铝箔屏蔽，蓝色聚氯乙烯护套，外形为绞形，硬线，较细，适用于固定安装

    导体截面积：2×0.18mm2(25AWG)

    屏蔽：铝箔屏蔽+镀锡无氧铜丝绞合地线，覆盖率100%

    标称护套外径：4.1mm

    标称特性阻抗：110Ω

    标称导体直流电阻(20℃)：95.76Ω/km

    标称芯-芯之间的电容：48pF/m

    标称芯-屏蔽之间的电容：90pF/m

    标称衰减：8.4dB/100m@10MHz

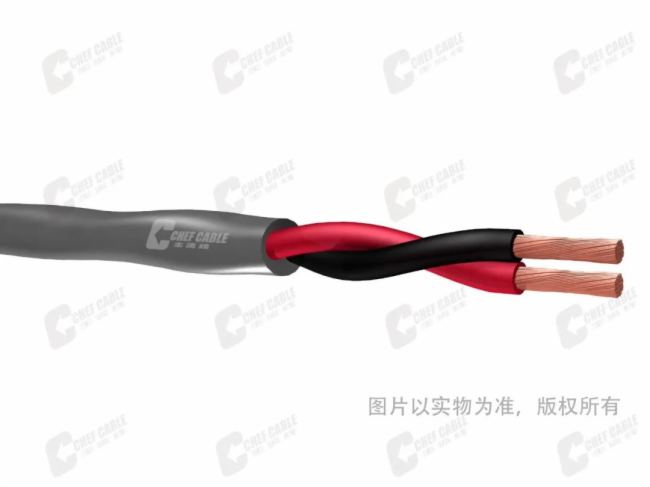

扬声器线缆

    护套绞形扬声器线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚氯乙烯绝缘，冷灰色聚氯乙烯护套;适用于工程暗线架设。

    导体截面积：2×4.0mm2(12AWG)

    标称护套外径：11.2mm

    标称导体直流电阻(20℃)：4.31Ω/km

50Ω同轴线缆

    超长距离50Ω同轴线缆，采用优质高纯度(OFC)无氧单芯铜丝 ，发泡聚乙烯绝缘， 双重屏蔽，黑色聚氯乙烯护套。

    导体线规：13AWG

    屏蔽：编织加铝箔屏蔽，编织屏蔽覆盖率95%

    标称护套外径：7.5mm

    标称特性阻抗：50Ω

    标称芯-屏蔽之间的电容：84pF/m

    标称衰减：14.1dB/100m@440MHz

    19.0dB/100m@750MHz

数字视频线缆

    数字视频线缆，采用优质高纯度(OFC)无氧单芯铜丝，发泡聚乙烯绝缘，编织加铝箔屏蔽，黑色聚氯乙烯护套。

    导体线规：21AWG

    编织加铝箔屏蔽，编织屏蔽覆盖率95%

    标称护套外径：5.5mm

    标称特性阻抗：75Ω

    标称导体直流电阻(20℃)：41.4Ω/km

    标称芯-屏蔽之间的电容：55pF/m

    标称衰减：

    23.4dB/100m@750MHz (HD-SDI)

    33.3dB/100m@1500MHz(3G-SDI)

    标称回波损耗：

    ≥23dB@5-1600MHz

    ≥21dB@1601-4500MHz

    ≥15dB@4501-6000MHz

超五类非屏蔽网线

    超五类非屏蔽网线，布线使用。符合阻燃标准：IEC60332-1

    线规：24AWG

    标称护套外径：5.5mm

    标称特性阻抗：100Ω

    标称带宽为100MHz

    标称衰减：22dB/100m@100MHz

    标称回波损耗：20.1dB@100MHz

    满足YD/T1019-2013标准和TIA/EIA568标准
