视爵光旭推出ColdLED冷屏技术,1平米LED一年可省600+度电

佚名 2024-06-08

    当前全球面临着日益严峻的能源危机,对节能环保的需求也日益迫切,可持续发展已成为各行各业亟需考虑和解决的问题。LED显示行业同样面临着节能减排的发展要求。

    在这一背景下,视爵光旭自主研发的ColdLED冷屏技术,采用高效的散热设计、高效能LED芯片、先进封装技术和高性能电源,实现超低屏温运行,功耗节省50%以上,为LED显示领域带来了新的突破。

    01

    PCB设计,散热性能大幅提升

    ColdLED冷屏技术的核心之一是PCB设计的创新布局。

    通过优化器件布局,使散热更加均衡,此外在布线上建立有完整的参考平面,有效降低线路阻抗,减少热量产生,从而达到冷屏节能的效果。

    02

    高效能LED芯片-RGB倒装共阴LED

    倒装芯片(Flip Chip)

    发光效率高、散热性好、可靠性高

    RGB倒装共阴LED的发光效率高达40%以上,是常规LED发光效率的2倍以上。

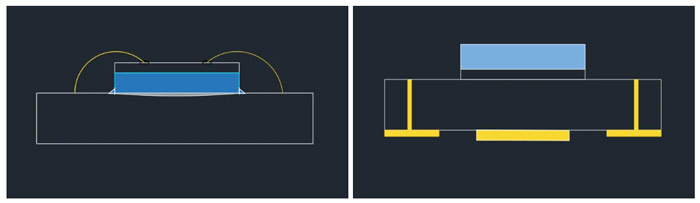

正装封装结构VS倒装封装结构

    LED传统芯片正装封装触点少,散热面积少,无额外的散热设计,容易导致温度偏高。

    倒装芯片(Flip Chip)由于芯片直接与封装基板接触,焊盘散热面积更大,可以更好地散热,此外,在晶元发光体增加散热面积,有效提高发光效率,规避传统正装LED存在电极焊盘和引线挡光的问题,具有更加可靠的发光效率和高效的散热性能。

    采用共阴技术,有效控制温升

    温度比常规屏减少40% 以上, 有效降低电量损耗

    “共阴”与“共阳”是什么?

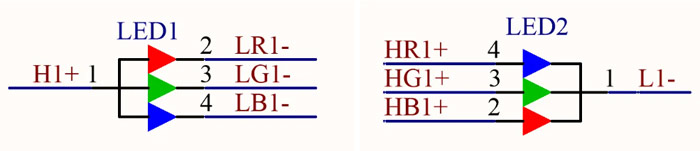

共阳正负极VS共阴正负极

    共阳显示屏

    共阳极是指单个LED通过其正极连接,由负极驱动; 而共阴极则是相反,是指单个LED通过其负极连接,由正极驱动。

    共阴显示屏

    在共阴极模式下,R、G、B芯片分别将电压和电流精确分配给红、绿和红色二极管供电,电流通过二极管再到IC的负极。

    发光原理:

    红光PN结结压大约在1.8-2.2V,绿光和蓝光大约在3.0-3.4V,只有当电压>PN结结压时才能产生发光效果。

    传统的共阳LED显示屏RGB LED以相同的电源供电,红光正向电压剩余,这就意味着多余的电压在线路板上产生相应的热量。

    而共阴LED显示屏会根据红、绿、蓝三颗芯片实际需要的电压进行分开精准供电,可以有效降低电量损耗,减少热量的产生。

    03

    精细驱动IC,运行能耗更低

    高精度的制程工艺

    ColdLED冷屏LED采用低至60nm以下工艺制程的驱动IC,在集成电路的精细度上有了显著提升,这意味着在相同的芯片面积内,可以集成更多的电子元件,同时先进的制程技术使得芯片本身的功耗大幅降低,单位面积的驱动性能提升30%以上。

    高集成的行列驱动IC

    控制度更精准,协调度更高

    采用行列驱动方式的高集成度驱动IC,行和列之间的协同工作更加高效,大大提高了控制的精度和系统的协调性能。

    显示屏驱动IC的精细度对于显示效果和功耗有着重要影响,更精细的电路设计和更高的集成度意味着在同样的性能下,驱动IC所需的能量更少,芯片控制距离更短,产生热量更低,实现更低的功耗。

    04

    高性能电源,工作效率≥92%

    此外,视爵光旭与供应商联合开发了高性能电源,带来更高效率的电源解决方案,这款电源的工作效率高达92%以上,显著超越了市面上同类产品的常规标准(85%-88%),实现了能量的最大化利用,同时极大地减少了热量产生,为设备的稳定运行提供了有力保障。

    Cold冷屏技术集成五大应用优势

1

超低屏温,观看体验更舒适

在相同间距相同亮度条件下

常规LED屏表面温度高达60℃

冷屏LED产品的表面温度

与人体表面温度持平,没有热感

长时间近距离观看的使用体验感更加舒适

2

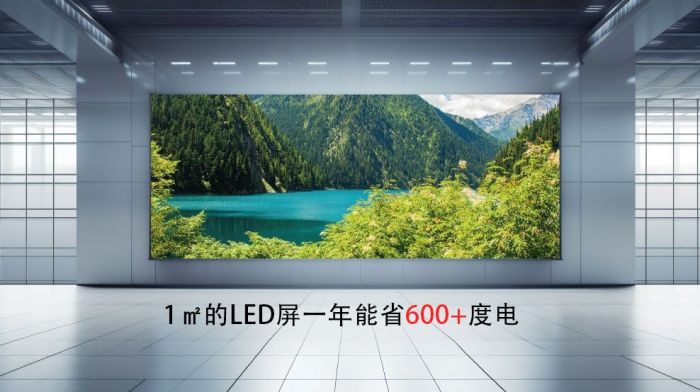

高效节能,减耗50%+

LED屏幕发热量小,日常使用平均功率<100W/㎡

综合测算1㎡的LED屏

一年能省600多度电(14H/天*365天)

显著降低运行功耗

3

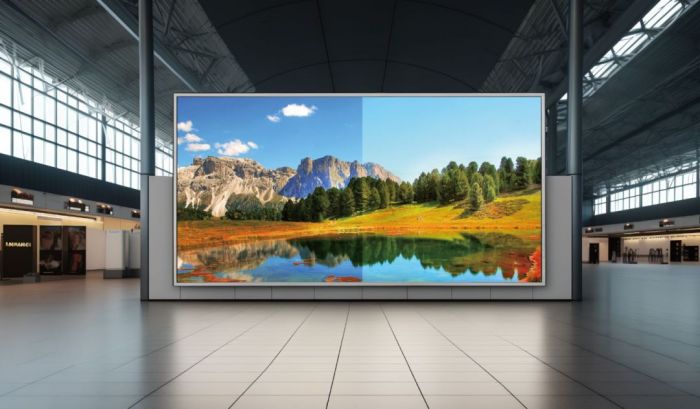

出色画质,显示效果更稳定

低温运行,优化LED热模式效果

提供更加出色的色彩表现和对比度

画质更加细腻,为用户带来更好的视觉体验

4

运行稳定性高,故障率更低

冷屏技术为显示屏创造了低温环境

保证了产品在各种环境下的稳定运行

5

使用寿命更长

冷屏技术降低屏幕的工作温度

减少了因高温导致的屏幕老化、损坏等问题

延长了屏体的使用寿命

    视爵光旭自主研发的ColdLED冷屏技术已广泛应用于WT、WPmk2、DBmk2(Ultra)、Xmk2 (Ultra)、ARmk2、RS等多款产品中,这些产品凭借其出色的显示效果、低功耗和舒适的体验等优势,在市场上受到了广泛的青睐。

    作为可持续发展理念的积极践行者,视爵光旭一直致力于环保节能,在2019年,推出了全球首个低碳环保模块化显示屏“碳减屏”产品,为行业开创了新标杆。

    多年来,视爵光旭持续在技术研发上进行升级和创新,ColdLED冷屏技术的成功应用,显著降低了设备的运行成本,提升产品性能,同时推动了整个产业链的可持续发展,为行业的绿色转型提供了强有力的技术支持。

    视爵光旭具有强大的供应链整合能力和自主研发开拓协同能力,与产业链上下游企业、供应商等建立了紧密的合作关系,共同推动技术创新和产品升级,实现产业资源合理整合和优化,推动产业链向高端化、绿色化、智能化方向发展。
