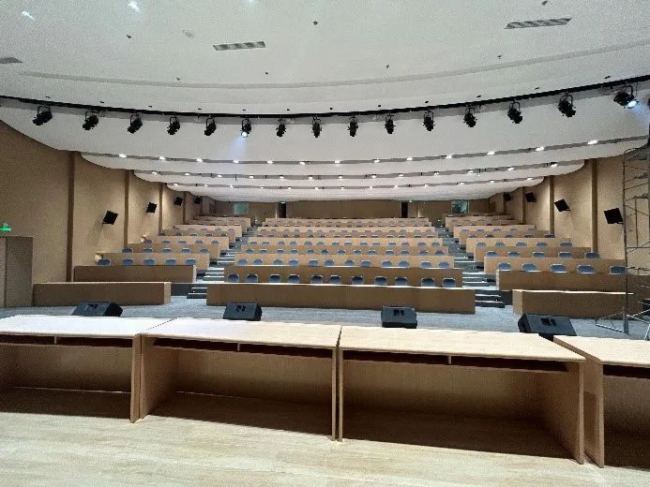

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

佚名 2024-06-24

    (一) ACE助力雄安发展

    中国电信智慧城市产业园是中国电信在全国范围内的第一个智慧城市产业园,也是启动区互联网产业园片区的首个市场化项目。该项目位于互联网产业园北区,东接中央绿谷,西临北京三校、综合社区,周边环布科学园、大学园、创新坊、总部区、金融岛,既可打造蓝绿渗透空间,实现产城融合,也可与周边产业实现区域联动。项目占地面积119.44亩,总投资近20亿,共10栋单体建筑。目前,项目(一阶段)8-10号楼已率先建设完成,获评“2023年河北省三星智慧工地”“2023年度河北省结构优质工程”。

    2024年1月,安恒利(国际)有限公司【ACE】北京北方安恒利数码技术有限公司承接了此次中国电信智慧城市产业园多功能报告厅音视频系统及灯光工程。2024年5月下旬进入系统调试阶段,并于6月完成并投入使用,系统状态稳定、应用效果良好,受到业主及使用者的一致好评。

    (二)扩声系统解析

    报告厅扩声系统的主扬声器组,采用6+1模式,JBL Pro VTX A8+VTX B18,JBL Pro VTX A8是一款真三分频双8寸低频紧凑型线阵列扬声器,拥有110°广角覆盖模式,实现声场均衡覆盖。

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

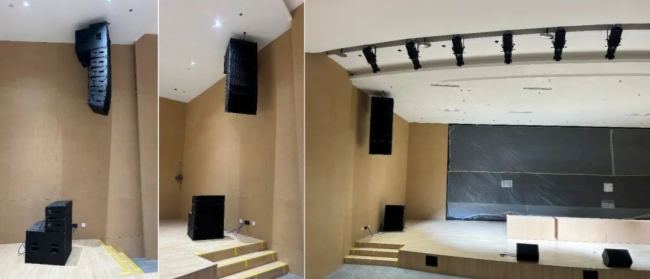

    该扩声系统的主扬声器组选择单边8只JBL Pro VTX A8双8英寸紧凑型线阵列和2只JBL Pro VTX B18超低音扬声器来增强观众的体验。VTX A8是一款真三分频线阵列扬声器,凭借 110° 广角覆盖、高品质高频单元以及JBL Pro自有的低频单元和RBI技术,VTX A8 扬声器可提供无与伦比的音色,且均匀分布在整个场馆。

    为了使声像在听觉上保持与主席台演讲人一致,工程师在地面配置了JBL Pro VTX A8 + VTX B18的2+1拉声像扬声器组。

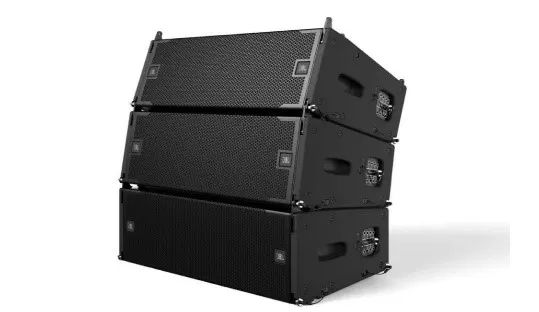

    JBL Pro VTX A8

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

左右滑动查看更多

    频响范围:(-10dB)  50Hz - 19kHz

    覆盖角度:110°

    最大声压级:139 dB

    功放系统:Crown Audio I-Tech HD

    标称阻抗:LF = 8 ohms  MHF = 8 ohms

    低音单元:(2) JBL 258J  8英寸超低音单元

    中音单元:(4) JBL 2163H  3英寸中频单元

    高音单元:(2) JBL 2423K  2英寸环形振膜高频单元

    箱体:桦木, 黑色 DuraFlex 涂装,嵌入式把手

    安装角度:0.25, 0.5, 1, 1.5, 2, 2.5, 3, 4, 6, 8, 10

    尺寸(高 x 宽 x 厚) :227 mm x 761 mm x 375 mm

    净重:29.5 kg

    JBL Pro VTX B18

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

频率范围:(-10dB) 28Hz - 80Hz

    覆盖模式 :全指向或心形指向

    最大声压级:135dB

    功放系统:Crown Audio I-Tech HD

    标称阻抗 :8 ohms

    低音单元:(1) JBL 2288H 18英寸低音单元

    箱体:桦木, 黑色 DuraFlex 涂装,嵌入式把手

    尺寸(高 x 宽 x 厚):552 mm x 761 mm x 737 mm

    净重:67.5 kg

    主席台辅助音箱,由4只JBL Pro SRX812P 12“两分频无源扬声器作为舞台返送,4只JBL Pro AC15紧凑型两分频扬声器作为台唇补声。

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

8只JBL Pro AC195 10“双分频全频扬声器作为观众区补声音箱。

安恒利助力雄安新区中国电信智慧城市产业园多功能报告厅

(三)主要设备清单



品牌 型号
JBL Pro VTX A8线阵列扬声器
JBL Pro VTX B18线阵列扬声器
JBL Pro AC195扬声器
JBL Pro AC15扬声器
JBL Pro SRX812扬声器
JBL Pro ASB6118扬声器
JBL Pro 305PMKII扬声器
BSS BLU160音频处理器
CROWN DCI系列功率放大器
DBX AFS2反馈抑制器
