兆驰半导体：深耕 Micro-LED ，破解检测难题

    在追求卓越显示效果的今天，一位超芯星正在崭露头角，它就是Micro-LED“一项具有改变游戏规则潜力的显示技术”。不仅为追求极致视觉体验的消费者带来了新的希望，更为行业开辟了一链创新与高效能结合的道路。

    什么是Micro-LED？

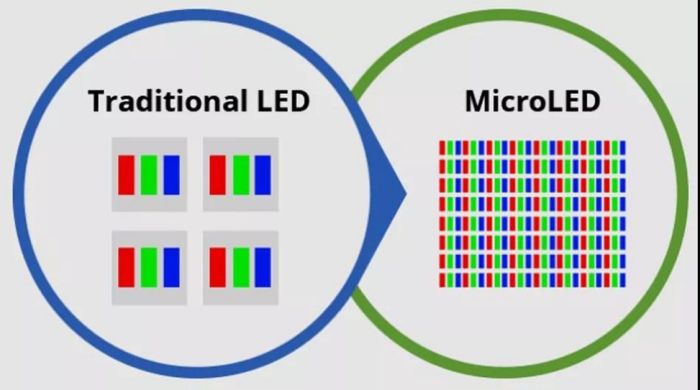

    Micro-LED，又称为 mLED 或μLED，一种通过薄膜化、微小化和阵列化处理的LED结构，其尺寸大约在1-100μm之间，由微米级半导体发光单元阵列组成，是一种将电能转化为光能的电致发光器件，可以通过巨量转移批量地转移到驱动电路基板上，驱动电路基板可以为硬性或柔性衬底。然后利用物理气相沉积等方法在其上制备保护层和外接电极，最后进行封装。其中LED是由II-VI和III-V族化合物，如GaAs( 砷化镓 )、GaP ( 磷化镓 )、GaAsP( 磷砷化镓 )、GaN( 氮化镓 ) 等半导体制成的，其核心结构是由p型半导体和n型半导体材料形成的pn结组成的。

Micro-LED的独特优势是？

    Micro-LED技术的核心优势在于其卓越的性能表现，包括：

    01

    更高的亮度与对比度：Micro-LED自发光的特性，意味着您可以享受到更纯粹的黑色和炫丽的亮度，让色彩更加生动。

    02

    更低的能耗：在为您带来明亮画质的同时，Micro-LED的能效卓越，这对于延长移动设备电池寿命至关重要。

    03

    超快响应：想象一下，在观看高速运动场景时无任何拖影的清晰度，这正是Micro-LED快速响应能力所能提供的。

    Micro LED产业链的技术瓶颈是？

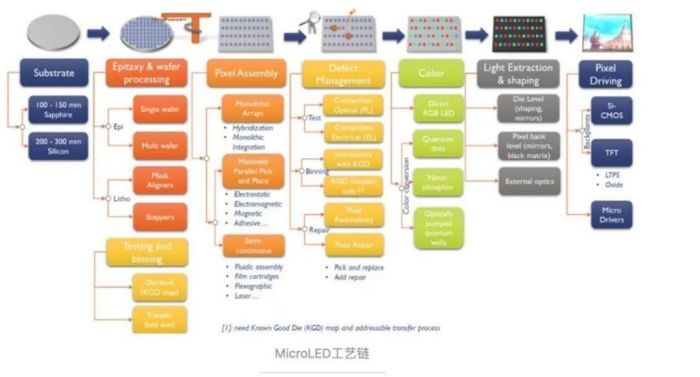

    Micro LED 的工艺流程涵盖了衬底制备、外延片与晶圆制备、像素组装、缺陷监测、全彩化、光提取与成型、像素驱动等 7 个环节。具体来讲，其产业链包含芯片制造、巨量转移、面板制造、封装/模组、应用以及相关配套产业。其中，有关检测修复的难题，无疑是各大参与者竞技的重要赛场之一。

    由于 Micro LED 的芯片尺寸和间距极其微小，传统的测试设备难以适用。如何在数以百万甚至千万计的芯片中，对存在缺陷的晶粒进行检测、修复或者替换，这是一个极为艰巨的挑战。当下现有的解决方案包含光致发光测试和电致发光测试。光致发光测试主要借助光源来激发硅片或太阳电池片，通过对特定波长的发光信号进行采集以及数据处理，从而辨别芯片的缺陷。电致发光测试则是指，在强大电场的作用下，芯片中的电子成为过热电子后，依据其回到基态时所发出的光来检测芯片的缺陷。

兆驰半导体如何解决Micro-LED检测难题？

    7 月 16 日，兆驰半导体公布“Micro-LED 检测设备”专利已进入授权阶段。该专利的详情如下：

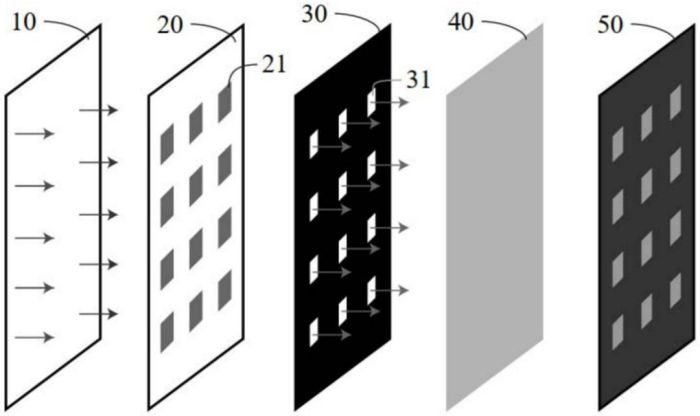

    本实用新型公开了一种 Micro-LED 检测设备，其由下至上依次设置有紫外面光源、透明基板、光罩板、滤光片、CCD 检测探头。在透明基板上放置有待测的 Micro-LED 芯片，而光罩板上设有与待测 Micro-LED 芯片所处位置相匹配的透光孔。

    本实用新型所提供的 Micro-LED 检测设备能够迅速筛查出异常芯片，并予以剔除。

    兆驰半导体专注于新型显示领域的产业共性技术和前瞻性技术的开发与转移，力争实现“市场导向、技术突破、产线融合”的全链条协同创新。

    这一专利表明，兆驰半导体将 Micro-LED 显示技术作为主攻方向已有很长时间。根据过往的专利布局显示，其已经构建形成了涵盖材料外延、芯片制造、转移集成、可靠性评估等完备的 Micro-LED 智造创新链。结合自身在数字智能等新型制造方面的优势，能够大幅度缩减研发周期、节省开发成本、提升良率和效率。

    下一步，兆驰半导体将在目前系列技术突破的基础上，通过关键核心技术突破，继续深耕并快速推动Micro-LED产业转化，实现高水平技术领先，为Micro-LED显示产业发展起到重要引领与示范作用，助力我国在未来显示领域保持持续领先！
