Extron AV 系统成功升级优化加州州立大学海峡群岛分校电竞环境

    网游《黑神话: 悟空》的震撼发布让广大网友和媒体再次聚焦电竞，也为国内电竞行业的发展注入了一剂强心针。

    Extron 作为秉持创新理念的专业视音频优质厂商，近年来不断深耕于电竞领域，伴随着电竞不断深入到全美众多高校的课内/外活动中，我们推出了多款适用于电竞系统的解决方案，也积累了许多成功的项目案例。今天要与您分享的是加州州立大学海峡群岛分校 (CSUCI) 全新电竞场馆的系统部署。

    CSUCI 的海豚电竞俱乐部自成立以来，长期在教室乃至走廊等临时场地活动。在同学们的联合倡议及校方的支持下，全新电竞场馆得以建立。场内汇聚先进的计算机、网络及视音频技术，力求在支持校际电竞联盟锦标赛这一终极目标的同时，帮助电竞俱乐部更好地履行其章程，创建友好型电竞社团，增进同学之间的友谊，不仅提升大家的计算机素养，也进一步拓展社交渠道。

    解决方案

    Extron 在明确我们的具体需求之后，提供了基于 CrossPoint® 切换器和 NAV Pro AVoIP 的两套候选方案，并从技术、成本及灵活性方面为我们详细分析了各自的优势和局限性。专业的知识分享帮助我们快速将目标锁定 NAV。

    Christopher Murphy MS, MBA, CTS-I CSUCI

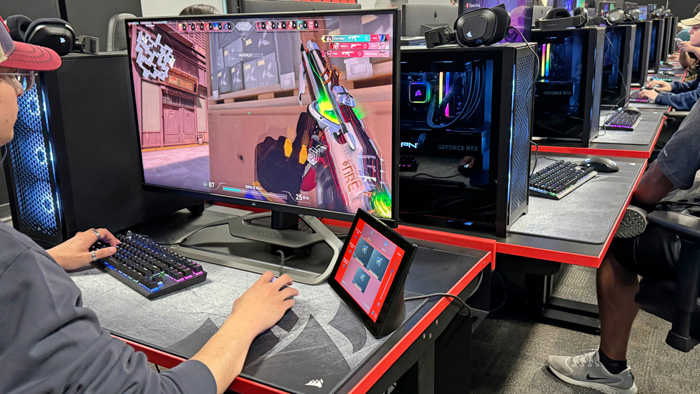

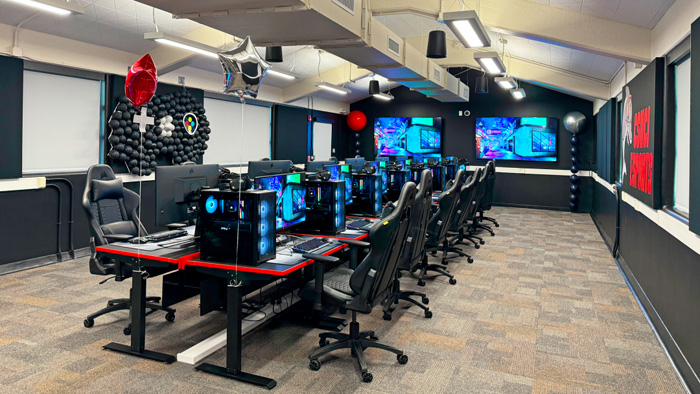

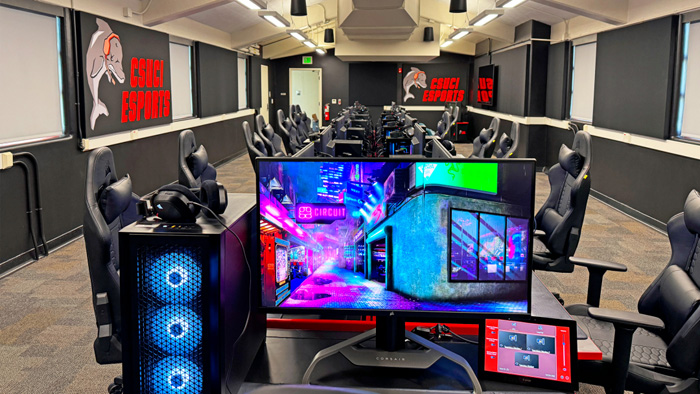

    场内 14 个玩家工作站平均分布在长桌两侧，1 个教练游戏工作站位于长桌的最前端。所有工作站配备已搭载游戏软件的高性能游戏 PC、高刷新率的显示器以及键盘、鼠标和耳麦。PC 上的游戏软件可通过以太网互联，以支持场内玩家之间的游戏对抗。同时，教练可在其工作站调取任一玩家工作站的视音频内容。该内容可通过 NAV E 101 编码器接入 AVoIP 网络，被共享至场内任一观赛显示器，和天花板的悬垂式扬声器。教练工作站额外部署的 1 台 NAV 编码器可实现笔记本电脑与 AVoIP 网络的信号互联。笔记本电脑作为第 16 个工作站也可用于常规课堂教学演示。

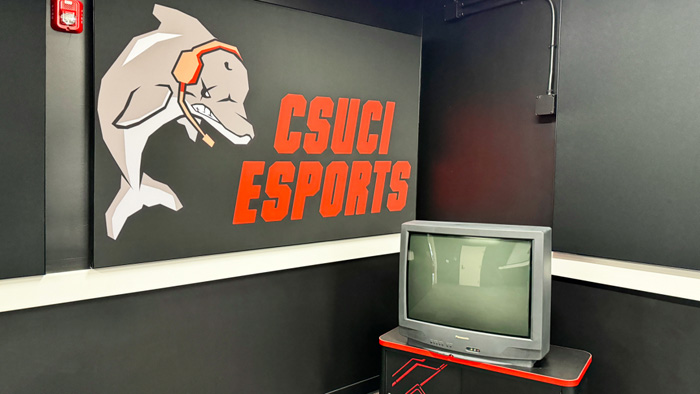

    场馆为复古游戏爱好者提供专门的游戏角。他们通过这台老式 CRT 电视机可体验早期 (早于 HDMI) 采用复合式视频和音频信号的经典款游戏。电视机自带的复合视频和立体声音频插孔可满足此类怀旧游戏的连接需求。

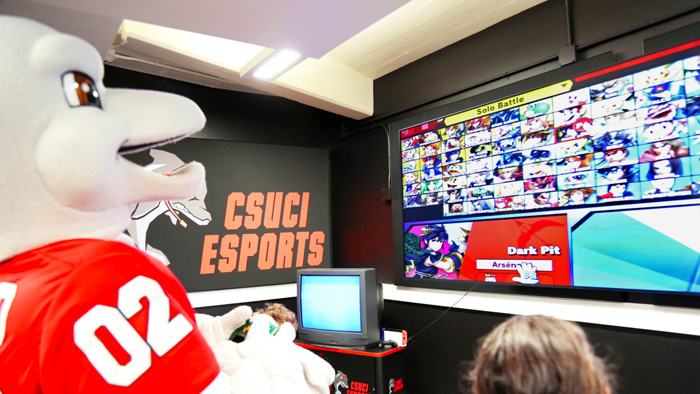

    场内配备有 3 台商用 4K UHD 数字标牌显示器。当场馆用于常规教学时，墙面的 2 台 75" 显示器可演示课件内容，而当用于电竞时，它们可作为观赛显示器。主观赛区的观众可坐在 86" 显示器前的沙发上观战。安装在各显示器后方的 NAV SD 101 图像解析度转换解码器均连接 AVoIP 网络，可为显示器提供 HDMI 游戏信号和 RS-232 控制信号。

    01 音频系统实现震撼音效全覆盖

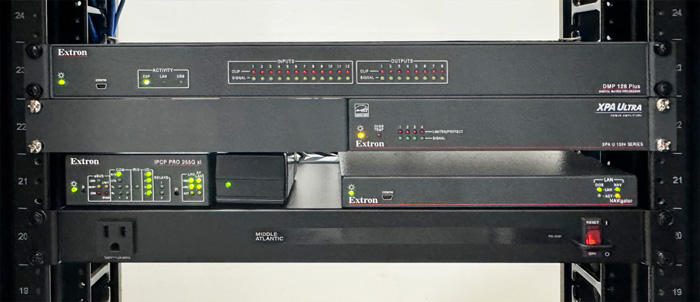

    电竞场馆怎能缺少震撼的环绕式音效? 玩家通过其耳麦可获得游戏音效。观众则通过 6 只 SF 26PT 悬垂式天花板扬声器沉浸式体验高保真的音效。扬声器由强大而节能高效的四通道 XPA U 1004 功放 (每通道 100W) 提供驱动。音频在经由功放输出前，需先经过 DMP 128 Plus 的音频 DSP 处理。该处理器可通过 Dante/AES67 实现音频系统与 AVoIP 网络的互联。它也可根据场内声学需求对音频进行定制化处理，并支持 AEC (回声消除功能)。

    02 AV 系统一体化控制

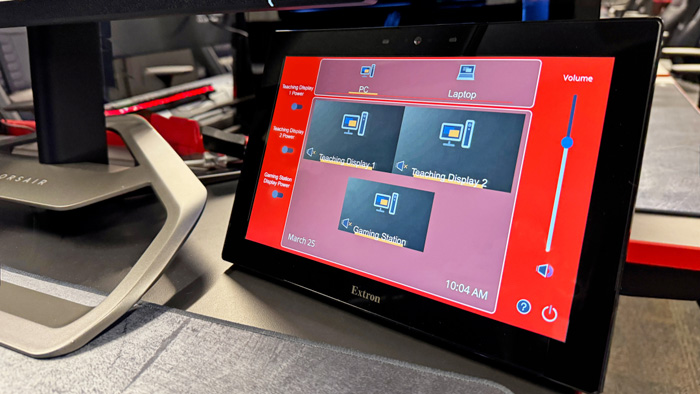

    IPCP Pro xi 控制处理器用于 AV 系统的一体化控制。NAVigator 系统管理器可对 NAV AVoIP 网内所有端点进行配置和管理。教练工作站的 10" TLP 桌面型触摸屏被用作主控制端，集成商通过 Global Configurator® Plus 和 GUI Designer 软件为其定制了直观的操作界面，使用户可轻松将任一玩家工作站的内容共享至任一显示器。

    03 轻松预定场馆

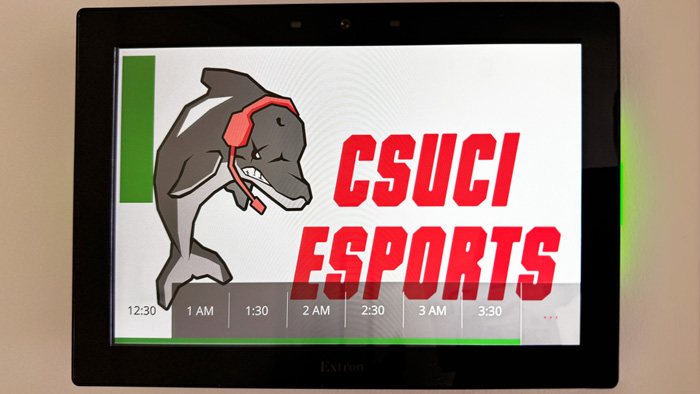

    考虑到该场馆未来的使用频率，CSUCI 将其集成至 CSU 的 25Live® Pro 房间预定系统，方便用户按需预定。入口处的 10" TLS Room Scheduling 触摸屏可显示预定详情，并通过绿/红色背光灯让用户快速获悉场馆实时的使用情况。该触摸屏通过 Room Agent™ 房间预定软件与 25Live 日程管理系统对接，使得用户可通过该触摸屏、电脑、智能手机或平板电脑完成房间预定。

    04 NAV Pro AVoIP 轻松实现系统扩展

    作为一名 IT 经理，当我们为电竞场馆选用 NAV 时，首先会考虑它是否能兼容我们现有的网络交换机。在系统设计完成并准备安装时，Extron 完成了 NAV 与我们交换机的合规性认证。

    与我校其他教室的 AV 系统类似，电竞 AV 系统也部署在我们校园的 VLAN 内。自电竞场馆投入使用以来，网络运行始终保持正常，未影响 AV 信号传输及游戏体验，整体性能非常稳定。

    Christopher Murphy MS, MBA, CTS-I CSUCI

    灵活可扩展的 NAV Pro AVoIP 网络大大简化了 AV 系统面向未来的扩展升级。用户只需加装所需数量的 NAV 编解码器，即可实现系统端点的扩展。系统内的 SMP 111 和 SMP 352 流媒体处理器用于记录和流传输，使得 CSUCI 的电竞战队可通过 Twitch 等网络游戏平台参与校际联赛。同时，Mediaport 300 图像解析度转换桥接器用于传输 AV 信号至教练工作站的 PC 端，进而被集成至 Zoom 等基于软件和云端的 UC 平台。MGP 641 xi 多窗口处理器可单屏演示多达 4 路信号源内容，且窗口可以各种方向布局在实时或静态画布上的任一位置，从而提升了观众的观看体验。未来，校方还考虑在面向庭院的外墙上安装直显式 LED 拼接墙，该拼接墙既可用于在夏夜播放露天电影，又可同步演示场内电竞对决的画面。

    成果反馈

    我们所有教室都配备了 Extron 视音频设备。去年夏天，我们还与 Extron 联合制定开发了全新标准化的教室系统。我们基于 Extron 的校园系统已运行近 20 年了。其产品的耐用性深得我校的青睐。

    Christopher Murphy MS, MBA, CTS-I CSUCI

    CSUCI 电竞场馆项目的成功是学校和整个电竞团队上下齐心协力的结果，也实现了双赢。于学生而言，该项目是一次宝贵的学习经历，可自己动手组装俱乐部的游戏专用 PC。于学校而言，这样不仅节省了预算，还培养了同学们的动手能力，帮助其收获专业技术知识。据悉，校方计划进一步扩大全美高校和文图拉县当地社区锦标赛的参与度及合作伙伴关系。与此同时，他们也鼓励教师利用这一高科技场馆开展常规教学。
