在Micro LED显示加速拓展的中大尺寸显示市场,已经形成COB、MIP面板和TFT-Micro LED三大“面板化”技术路径。2026年,随着MIP面板和TFT-Micro LED两大技术从“研发到市场化落地”的转变,行业厂商正在面临微间距市场的技术路径选择问题。
三大面板化Micro LED技术呈现阵营化分布格局
“不是所有显示企业,都有足够的资源、资金,投资完全不同的技术门类!”业内人士指出,这可能是技术路径需要做选择题最不可抗拒的一点。
整体上,COB这一兴起最早的面板化LED显示技术,现在处于中高端市场主导地位。更是形成了以兆驰科技为代表的行业龙头引领格局,形成了以京东方、惠科、TCL、海信等为代表的垂直产业链增量产能投资高密度落地格局,形成了洲明、利亚德等头部终端品牌加大力度拥抱的“全面开花”格局。
不过,相对于传统表贴技术,COB的工艺难度更高,芯片级的处理流程挡住了大量行业中小品牌。

MIP面板技术则是2025年正式推出,2026年开始规模化落地的技术。其相对COB而言,不直接处理Micro LED,而是经过初步MIP封装和分选后再进行面板化集成。核心优势是像素点性能一致性极大地提高。目前该技术主要是国星光电、三安-艾迈谱加速在推动。
MIP封装,作为独立器件的Micro LED技术,本应该赋能传统SMD表贴工艺企业进入Micro LED显示时代。但是,对于微间距产品,即便有MIP封装打底,其极高的器件集成密度和精度,依然不是大量中小表贴工艺类LED企业能充分掌握的。推动MIP面板化技术,即是对这一细分市场难题的解决。

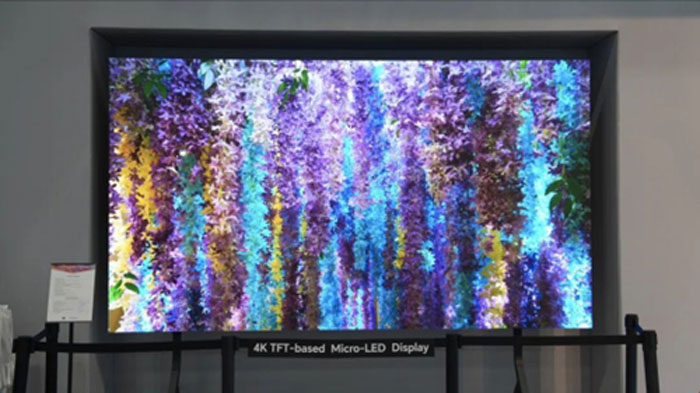

TFT-Micro LED技术,可以认为是基于TFT驱动基板的COB技术。其特点是采用主动TFT驱动基板,获得更高的像素密度、更好的光学效果、更轻薄的产品体积。国内市场,除了维信诺-辰显主推这一技术之外,京东方、深天马等也加强了该技术的产品开发。

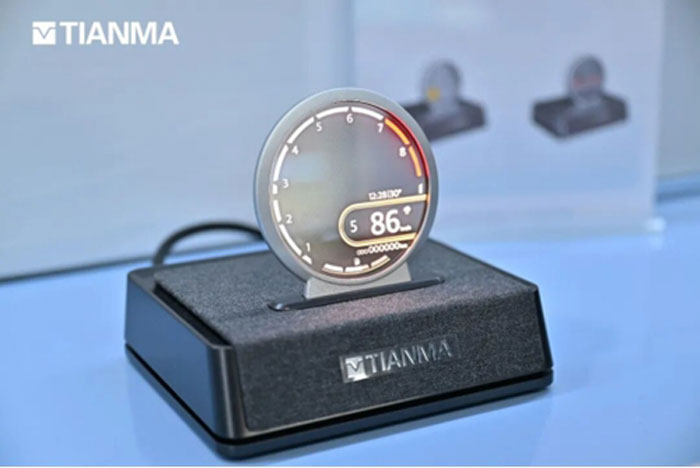

TFT-Micro LED不仅可以覆盖大屏LED显示应用,也可以覆盖中小尺寸、甚至微型显示应用。深天马产品即主要面对中小尺寸车载市场开发。辰显光电则暂时更专注微间距大屏显示应用。值得一提的是TFT基板资源基本都掌握在传统LCD/OLED面板企业手中,这使得传统面板企业势必更在意这一技术路线,也让其它类型的LED企业进入TFT-Micro LED集成工艺环节难度增加。
由以上分析可以看到,COB因其市场成熟性和消费市场规模优势,是获得LED行业广泛支持的面板类技术;TFT-Micro LED因其TFT基板资源的特殊性,得到了传统显示面板企业的支持,并从基板资源端限制更多厂商加盟。MIP面板,则是MIP工艺的升级方案,其主要获得了上游独立LED芯片和中游独立封装企业的支持,并通过MIP技术与下游头部终端品牌的联动,亦可能吸引终端品牌加盟MIP面板制造。

特别需要指出的是,目前似乎没有LED企业在COB、MIP面板和TFT-Micro LED三大“面板化”技术上,采用“全都要”的布局:即便行业龙头,也往往只是优先布局两种类型的技术,或者选择一种技术作为目前主要突破方向。
面板化的高集成度,是技术需要,且将改变供应链价值结构
面板化的LED直显技术,已经成为行业新进入投资的主要热点方向:
例如,近日,总投资150亿,惠科两大MLED项目一期工程实现封顶。其中,直显部分,主要技术方向即是COB类产品。2025年TCL华星官宣Mini LED COB直显产品正式量产下线,2026年预计产能将实现翻番。高科视像MLED新型显示面板生产项目二期投资35亿元用于建设 10 万平方米洁净厂房,聚焦COB面板应用……
在TFT-Micro LED上,辰显光电投资30亿元的二期项目正在建设,将实现产能翻番,主要瞄准P0.7级别TFT-Micro LED应用;京东方鄂尔多斯B20产线(5.5代LTPS TFT)部分产能正在改造,将有0.6万片每月的玻璃基板投入用于TFT-Micro LED量产;年初,深天马总投资11亿的厦门TFT-Micro LED试验线通过竣工验收,其在2025年已经完成车载屏小批量出货,并与海信合作大屏显示产品研发。
MIP面板方面,近日,国星光电9.7亿元定增获批,主要投向Mini/Micro LED及显示模组项目,目标产品核心之一即是MIP面板。三月份艾迈谱光电 Micro-MiP 显示面板系列产品亮相,包含标准版 P 系列与专业版 M 系列两大产品线,并于近期实现批量客户交付。
“从集成封装角度看,近年来新增LED大屏产能投资,主要就集中在三大面板化技术上!”业内分析认为,这基本决定了面板化技术将主导未来Micro LED显示的主战场。这一点,不仅由巨大的产能投资决定,也是技术发展的必然选择:

一方面,LED大屏显示进入透明屏、创意屏、4K/8K屏应用创新的高峰期。特别是室内屏的超高清化,极大提升了像素密度需求。同时创意和透明屏也需要更轻薄的产品升级。这就使得小间距、微间距产品“指标不断升级”,进而推动单位显示面积器件集成密度的大幅增加。更高的器件集成密度和精度需求,对独立器件产品和工艺越来越不友好,进而需要面板化这种工艺集中度更高、大规模芯片化封装的品类。
另一方面,LED显示进入“M”时代,特别是Micro LED产品带来了更小的LED晶体尺寸。从亚毫米级、到二三十微米级,10-20倍的线性尺寸变化,是百倍、数百倍的LED晶体面积变化。这极大地提升了其封装集成工艺对精度、可靠性和洁净度的需求。进而,面板化的大量芯片级集成,成为更好的高质量、低成本、短流程选择。
恰是需求端和供给端技术的共同决定,推动了面板化LED显示成为行业投资重点,也深刻改变了产业的供应链价值结构:
即,面板化的LED显示器件是一个核心技术高度集成的部件。一小块LED面板,本质就已经是一个最原始的小型显示屏。这让下游终端企业的技术空间大幅缩小、技术难度显著降低,让行业技术价值链更进一步凝聚在中上游。
面板化产品的另一个改变是让LED外延与LED封装的结构更为紧密。即二者都是芯片级工艺。这促使更多的上游和中游产业链环节的整合。形成垂直整合性LED直显企业,或者合作联盟生态。
“产能大幅增长、技术与需求不断迭代、行业利益链全面重构”——这即是COB、MIP面板和TFT-Micro LED三大“面板化”技术路径所带来的LED行业的全面质变。
面板化新竞争格局下,行业企业需自我重定位
在p0.7-p1.0的主流微间距LED市场,三大面板化技术形成正面竞争;同时面板化技术也在向“两侧”溢出。

一边是P1.0到P1.8间距市场,COB和MIP面板已经布局,甚至COB面板部分进入户外大间距产品市场;另一边是,TFT-Micro LED本就在车载等中小尺寸上表现强势,MIP和COB也在探索P0.2到P0.6间距市场的开发与拓展问题。
此外,透明显示是未来重要的LED应用方向。高度透明的显示屏可以看成是高像素密度的面板“空白”四分之三像素空间构成的特殊显示类型。这类产品也需要面板化的高像素密度显示技术作为基础工艺支撑。
可以看到,目前小间距、微间距LED显示市场“最”核心间距指标和场景已经成为面板化产品竞争的主要舞台;而Micro LED显示重要的拓展和创新应用场景,也是以面板化产品技术为主导。业内认为,面板化技术从效果、可靠性、企业技术形象、新兴市场开发和高价值主力需求空间竞争等方面,已经赢得行业共识。
在这样的背景下,“不仅是LED面板厂商,而是整个行业都需要针对面板化,这一方向做出选择和转型安排”。
面对面板化技术引发的产业深度重构,LED显示进入一个行业格局深刻重塑的新路口。随着三大面板化技术在主流间距和新兴应用场景中加速交锋,2026年很可能成为Micro LED大屏显示技术路线定调的关键窗口期,及早确立方向、重构自身定位的企业,才有望在下一轮产业升维中掌握主动权。
