混合PWM+PAM驱动技术是如何实现的（深度）

    写在前面：LED 为电流驱动器件，其发光强度随正向电流变化，但在高电流密度下会出现光输出饱和，导致效率下降。融合了调幅技术，就势必要动电流，那么首先需要搞清楚电流变化下，LED发光芯片的电流-光效率曲线如何，当今行业内有MiniLED、MicroLED，在不同的LED发光芯片与制备方式下 其发光特性会有细微变化。

    只有精准了解了LED发光芯片的特性，才能利用PWM+PAM（调电流）的方式在LED显示的全范围内很好的完成图像精准显示。本次就LED发光芯片的线性工作区，以及混合PWM+PAM调节方式如何利用LED发光芯片的线性工作区进行讲解。

    第一章 LED 发光芯片的电流特性与“饱和效应”

    1.1 高峰值电流带来的电-光效率下降LED 的电光转换并非在任意电流下都保持恒定效率。随着正向电流IF增大，LED 芯片内部的载流子复合效率、热效应、载流子注入与光子产生过程会产生非线性，导致单位电流产生的光通量（lm/A）先上升到一个峰值随后下降或趋于饱和。简单地说：高峰值电流下单位电流的边际发光产出下降（即“饱和”/“效率退化”，“投入和产出不成正比”）。这会导致用高峰值电流短脉冲来实现高平均亮度时，整体电光效率不如用较低电流更长时间输出的组合。

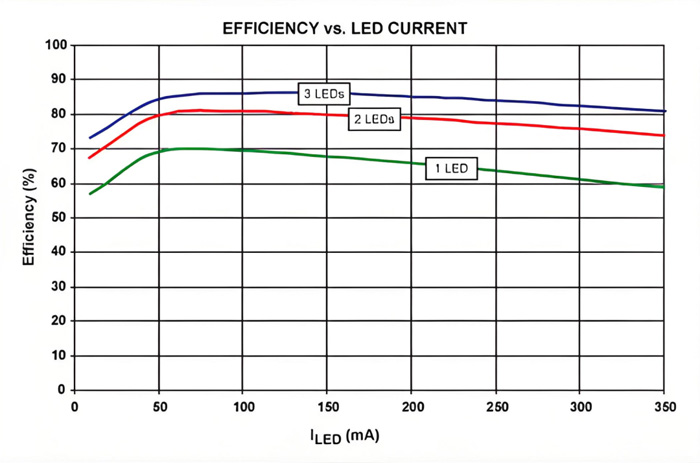

    如下图：发光效率-电流示意

    图片来源于互联网，仅做关系说明，实际曲线与真实值与LED发光芯片材料以及制备工艺均有关系

    （在恒流驱动时代，有些工程实现会采用外挂电阻+电流增益调节的方式，控制峰值电流过高导致的LED发光芯片接近饱和/非工作区现象，从而留有一定的LED芯片发光余量，但是这种做法带来的影响是牺牲低灰表现或降低扫描设计，全局采用小电流，加大脉冲宽度来实现高亮。以下展开分析）1.2 恒流下的小峰值电流+大脉宽的工程实现困难分析（1）为什么传统PWM对线性灰度友好？

    PWM（Pulse Width Modulation）通过调节占空比 D（导通时间比例）来控制平均电流

    LED 的发光亮度（光通量 Φ）在小信号区（即远离饱和时）近似满足：



    因此，当峰值电流 Ipeak固定时，光输出与占空比 D 呈线性关系。驱动电路设计上，只需在恒定电流模式下改变脉宽，即可精确得到线性灰度映射。这对显示来说是理想的，因为 LED 的亮度变化在数字域上与输入码值（PWM 占空比）几乎一一对应，灰度曲线天然线性。总结，在PWM调解下 的“线性灰度”是因为电流-光输出关系近似线性，而平均电流只依赖于时间比例 D

    （2）为什么 PWM 峰值高、在饱和区效率差

    为了覆盖从低灰到高灰的整个亮度范围，PWM 必须设置一个足够高的峰值电流 Ipeak，以便在占空比 D=100% 时输出最大亮度（Factory买的2000nit的灯，不可能只让其使用800nit）。然而，当 D 较小时（低灰度区），LED 实际工作在短时间的高峰电流脉冲区间内。此时的LED 的发光效率 η 随电流的变化是非线性的，近似如下：

    (I)：LED 在电流 I下的瞬时光输出。  I：流过 LED 芯片的瞬时正向电流。  η(I)：每单位电流的发光效率。 η0：低电流或参考电流水平下的基线效率。 α：线性衰减系数，单位电流效率随电流上升时下降速率的比例常数。 Is：特征/饱和电流尺度，含义是器件在工艺/封装/散热条件下的“临界电流”

    其中 α>0，代表效率随电流增大而下降。

    所以当 Ipeak很大时：在导通瞬间，载流子密度高，辐射复合饱和；部分载流子非辐射复合（Auger 效应）增强；热量在短时间积累，导致量子效率下降；光通量-电流曲线变“凹”，即出现饱和效应。因此，虽然平均电流（即亮度）可以控制得很准确，但单位电流产生的光通量在高峰值电流的脉冲下变小——这就是“效率差”的来源。

    （3）是否可以采用合适的电流+宽脉宽方式？

     理论上确实可以用低电流 + 宽脉宽模式实现同样的平均电流，也就是说：



    其中 Ipeak1>Ipeak2，但 D1<D2，平均值可以相等。理论层面：这样当然可以维持相同亮度，同时降低峰值电流，从而避免饱和效应。事实上，这就是脉幅调制（PAM）或混合 PWM+PAM的核心思路之一——在低亮度区采用低电流、大脉宽模式，以保持高效率。工程实现层面：在纯 PWM 架构里，这种“峰值电流变化”的实现并不容易。a.驱动 IC 必须支持实时、快速改变输出电流幅度；b.需要额外的 DAC 或电流镜调节通路；c.电流环响应速度必须远高于 PWM 频率；d.控制算法复杂度增加。传统 LED 驱动 IC 通常是恒流源 + PWM 开关的结构，只能控制“开/关时间”，而不能同时调节“电流幅度”。这意味着纯 PWM 架构下无法灵活实现“低电流 + 宽脉宽”——除非进入混合 PWM+PAM 领域。第二章节.  混合PWM&PAM调节的基本原理解析

    2.1 基本概念“双自由度”

    传统 PWM方式属于“单自由度” —— 通过占空比 D控制平均电流（电流脉冲高度固定，宽度可变），对线性灰度友好但峰值高、在饱和区效率差。

    混合PWM&PAM引入电流水平集合（例如 I1, I2,…, In）与对应各电流水平的占空比，作为两个独立参数（电流水平 + 占空比），因此形成二维控制（I-D）：电流水平提供“分段的基线”，占空比提供该段内的线性混合。



    2.2 核心思路

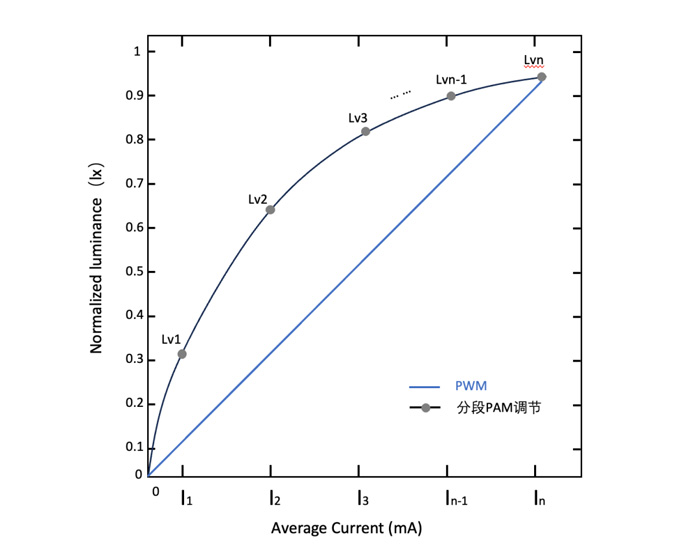

    把 LED 的真实的光输出特性（通常为非线性的 Φ(I)或亮度 y(I)随电流 I变化曲线）在可实现的驱动域内，用若干条线性段精确逼近，使驱动能通过在有限电流水平之间以适当占空比混合来“追踪”（trace）这条曲线，从而在全亮度范围内既保证灰度/色彩精度，又最大化电光转换效率、降低峰值应力。

    2.3 分段线性逼近的数学概念

    把 y(I)分段表示，将 LED 的亮度-电流曲线分为 m段（工程实现上要权衡复杂性与逼近精度，理论上段数越多则越逼近，但是设计的复杂度会非常大）。对每一段 k（段边界由亮度值 Lv,k−1 与 Lv,k 或对应电流界定），用线性函数拟合：

    其中 mk为该段的斜率（lm/A 或任意亮度单位/电流单位），ck为截距（通常第一段可取 c1=0）

    引入截距的解释：数学意义上是表示当 I=0时，y的值，也就是这条直线与纵轴（y 轴）的交点。换句话说当I=0的时候y=c。真实物理上，当 I=0时 LED 是不发光的，y也会=0。但在分段线性拟合时，为了让多段直线在边界点连续、平滑，我们允许每段线的“数学延长线”有不同的非零截距（即 c≠0），以保证不同段拼接处的亮度连续性。

    通过目标亮度计算出需要的平均电流，再采用调整占空比来逼近目标平均电流

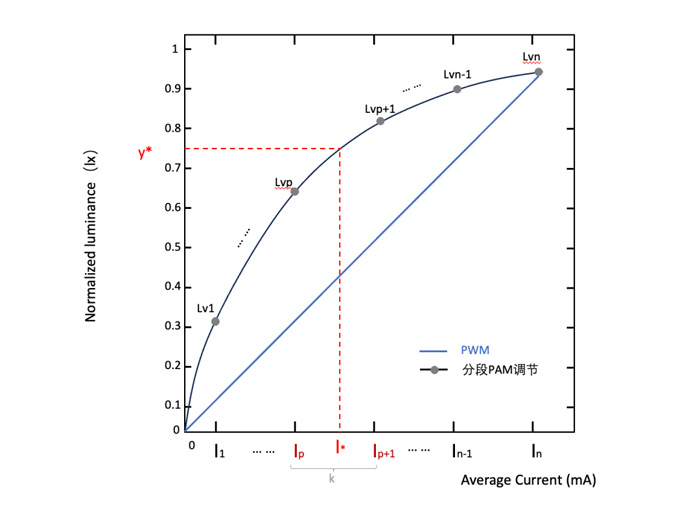

    假设驱动IC能够输出n个离散“电流水平” I1<I2<⋯<In（布置了多少bit电流档位，即就是能够输出多少个离散的电流水平）。当目标亮度 y∗落在某段 k时，首先用分段模型求出等价的目标平均电流 I∗=(y∗−ck)/mk。若 I∗落在 Ip与 Ip+1之间，则通过在时间域内令电流在 Ip与 Ip+1之间切换，应用占空比 D达到平均值：

    这个公式就是分段线性逼近的本质：用两个端点电流水平做组合来重构任意点。

    解释：

    FPGA根据输入灰度计算目标平均电流 I∗，判断 I∗落在哪一段；

    找到邻近的两个电流水平 Ip， Ip+1；

    计算需要的占空比：



    控制 PWM 模块输出对应占空比 D 的方波

    将此方波作为“电流选择信号”送到开关矩阵：方波高电平/上升沿 → 打开高电流通路Ip+1；方波低电平/下降沿 → 打开低电流通路 Ip。（此处只做理论猜测）

    为了人眼看起来亮度连续、无闪烁，PWM 周期 T必须远小于视觉积分时间。总结：

    混合 PWM+PAM 驱动技术的核心创新在于——在时间域与幅值域同时对 LED 电流进行可控调制，实现了传统单维 PWM 或 PAM 所无法兼顾的线性灰度、光效最优与色彩稳定三重目标。

    从原理上看，LED 的发光强度与电流并非完全线性关系。当电流增大至高电流区时，LED 芯片内部因载流子复合饱和、非辐射复合与结温升高而出现发光效率下降。这意味着传统固定峰值电流的 PWM 驱动虽然在占空比调节上具备良好的线性灰度，但由于瞬时电流过高，LED 实际工作在量子效率饱和区。
