Extron矩阵中控助力爱德华骨科医学院

    位于爱德华州默里迪恩的爱德华骨科医学院(简称：ICOM)是该州第一所也是现有唯一的医学类高校。

    项目挑战

    ICOM 希望在校园内部署一套性能卓越且高效的视音频信号切换系统，且该成熟的系统在可靠性和耐用性方面应久经考验。课堂内容需要采集用于实时在线教学及存储备份。与此同时，整个系统的控制也应直观便捷，并支持远程控制。作为 Apple 基础学校之一，ICOM 的全新系统还需支持大量的 Apple® 设备，如 Apple TV 和 Mac mini 的 USB 连接。除此之外，其它信号源设备包括：Amazon® Fire TV、蓝光播放器、实物展台、PTZ 摄像机及各类辅助教学系统，还需提供视音频连接及无线通信。每个房间标配 Epson® 4K 专业投影机和 Sharp® 60" - 90" 4K 显示器，以及带触摸控制功能的 Planar 22" LCD 显示器。因前期施工的延迟，导致整个视音频系统的安装及调试必须在三个月之内完成。

    解决方案

    ICOM  选择与集成商 LightWerks 合作，共同为这一占地 94,000 平方英尺的三层教学楼设计并部署完整的视音频系统。集成商指定选用 Extron 的产品。

    矩阵切换及无缝 4K 图像解析度转换一体化

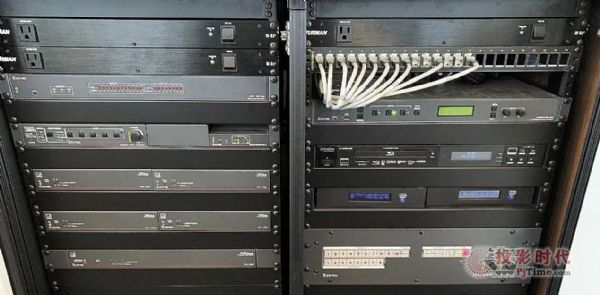

    本项目涉及多间普通及阶梯教室、实验室和会议室。Extron DTP CrossPoint® 4K 系列演示矩阵切换器是每个房间系统的标配，可提供无缝图像解析度转换及信号切换。对于远程信号传输，DTP® 发送器和接收器可为远端设备和矩阵切换器提供视音频及控制信号的传输，传输距离长达 100 m。例如面积为 1,325 平方英尺，可容纳 67 人的玻璃房教室，三面墙采用全落地窗，室内配备移动式座椅。DTP CrossPoint 108 4K IPCP MA 70 演示矩阵切换器及各类信号源设备安装在背靠非玻璃后墙放置的柜内。矩阵切换器集成 Extron Vector™ 4K 图像解析度转换技术和可选的无缝转场效果等特性，可为师生们提供高清晰的内容演示，使得同学们能够更加沉浸在专业课程的学习和实操演练中。通过矩阵切换器的以太网端口插入的 RS-232 可实现对远程设备的控制。讲台内安装的单台 DTP T SW4 HD 4K 4 路输入切换器可实现系统内不同信号源的切换。其集成的 DTP 发送器通过双绞线延长信号至矩阵切换器，大大节省了讲台内的安装空间。Extron SMP 351 H.264 流媒体处理器可记录并存储课堂内容。学生个人及学习小组可通过观看视频回放来加深对课堂知识及治疗方案的理解和掌握。该产品可支持内部固态硬盘及网络两种存储方式，为实时在线教学及视频点播回放提供课堂内容采集和录制。它还可同时以不同的分辨率采集演示及视音频信号内容，并支持图像解析度转换。本地存储的内容可直接上传至网络用于存档。

    在讲台上实现强大的注解、转换及图像解析度功能

    为了明确课堂要点，并激发与同学之间的交流互动，教师可利用 Annotator 300 注解处理器直接在演示画面上做标注。该产品接收来自矩阵切换器的 HDMI 信号，并通过一对 Extron USB Extender Plus 来实现 KVM 信号传输。同时，该 USB 设备亦支持 Planar 触摸屏。

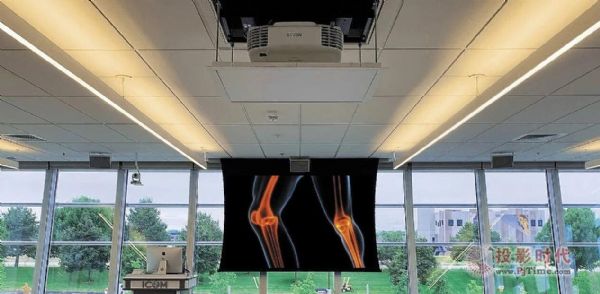

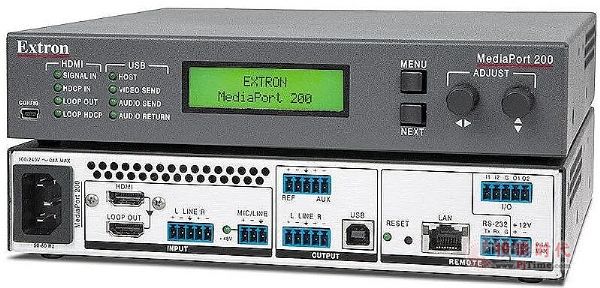

    Extron MediaPort 200 HDMI 是音频至 USB 图像解析度转换桥接器。它作为一个软件视频会议接口将教室视音频信号转换为 USB 信号与软件视频会议、扩声及视频备份系统对接。该产品大大优化了视音频质量，它支持专业级视频会议 PTZ 摄像机、界面麦克风及扩声系统。专为优化图像解析度转换及帧率转换而研发的视频处理技术可最大化保留源视频的细节及清晰度。USB 连接支持教室的 Mac mini。紧凑型接收器 DTP HDMI 4K 230 Rx 可便捷地安装在 Planar 触摸屏、吊顶投影机和墙面的 80" 显示器后方。DTP CrossPoint 演示矩阵切换器内置的 4 个继电器也简化了用户对投影机升降台及幕布的控制。

    DTP 系统优化现场教学演示

    OMM（整骨疗法）实验室采用类似的系统设计。DTP CrossPoint 108 4K MA 70 被安装在较大的讲台机柜内。室内摆放有 40 个液压诊疗台，通过整面的落地窗获得自然光照。视音频系统包括多台 PTZ 摄像机，7 台 60" 显示器分布在墙面及悬垂于天花板。该房间在保持与其它教室相同功能的基础上，进一步强化操作演示，确保不同位置的同学都能够看到教师在其治疗台的演示。必要时，教师会启用 PIP (画中画)功能，通过 SMP 351 流媒体处理器让同学们看到多角度的演示画面。

    DMP 128 优化课堂音效、消除回声

    所有空间的音响系统是基于 DMP 128 Plus C AT 进行设计部署的。这是一款支持 ProDSP™ 的 12x8 音频 DSP 处理器，它可提供音频混音、闪避、过滤及增益等音效调整。AEC（回声消除）有效减少了音频会议期间的回声，确保现场所有人员都能够获得清晰的音质。该产品使用 MediaPort 桥接器输出的 AEC 参考信号，为固定和无线麦克风提供分布的 AEC 处理。桥接器还可对 HDMI 视频内容进行图像解析度转换并发送，音频则通过 USB 被传输至本地 Mac mini 电脑。玻璃房教室内 DTP CrossPoint 矩阵切换器的 S/PDIF 输出可支持 Extron SSP 7.1 环绕声处理器。DMP 128 支持的 Dante 功能可通过 ICOM 现有的网络架构，将高质量的视音频内容及预录制的音频分配至不同的端点。

    Extron Pro 系列带来直观便捷的系统控制

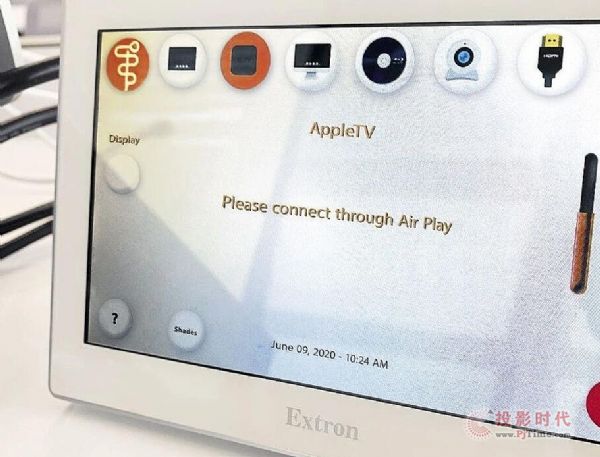

    易用性和一致性是跨学习空间系统设计的关键，它能够确保所有空间带给用户一致的操作体验。Extron Pro 系列控制产品可兼容本地的 DTP 系统。讲台的 TLP Pro 725T 7" 桌面型触摸屏可支持定制化的界面，使得用户能够熟练操作所有空间的系统。触摸屏可通过基础网络架构与矩阵切换器内置的 IPCP Pro 控制处理器相连接，这样既简化系统设计，又节约安装空间。该控制处理器集成的三端口视音频局域网交换机可对所连接的视音频设备进行本地控制，此外它还具备一个以太网端口，可访问校园的网络。Extron IPA T RLY4的四个继电器分别与矩阵切换器的四路数字输入/输出连接，增强了对 Extron XPA® 双通道和四通道音频功率放大器的控制。用户通过在其 iPad 上安装免费的 Extron Control App 亦可实现对系统的远程控制，该界面可轻松与触摸屏界面同步。

    DTP 和 XTP 系统相结合为可分离式阶梯教室提供视音频信号切换及分配

    阶梯教室可容纳 250 人，其系统具有与普通教室和实验室类似的信号源设备及信号处理功能。系统控制通过安装在讲台的 TLP Pro 725T 7" 桌面型触摸屏或隔壁控制间的触摸屏来实现。当 A、B 两厅合二为一时，工作人员通过控制间的 Extron TLP Pro 1720TG 17" 桌面触摸屏对整个系统进行监控和控制。为了将两者的 DTP 系统整合在一起，机柜内安装有 XTP II CrossPoint 3200 模块化矩阵切换器。这一 32x32 的模块化矩阵，为本地及远程设备提供 HDMI 信号的分配及路由。Extron XTP SR HD 4K 图像解析度转换接收器可为两厅的 4 台专业投影机系统及 2 台 90" 反显显示器提供优质画面内容。同样安装在机柜内的 Extron IPCP Pro 555 控制处理器所支持的 LinkLicense® 能够让用户在室内或远程通过笔记本及其它移动设备来控制视音频系统。

    成果反馈

    成为一名合格的医生，需要经历多重考核。ICOM 的办学理念是帮助每一位学员全面地掌握骨科诊断方法及相关技术，而 Extron 完整的解决方案正是帮助学校进一步落实这一办学理念的有效途径。

    Brian Atkinson

    信息技术部总监

    ICOM

    从前期设计到顺利竣工，整个项目耗时 12 个月。集成商按时向校方交付了视音频系统的设计，并在 3 个月内完成了所有安装及调试。所有教室及会议空间在首届新生入学前全部就绪。据 ICOM 院长兼首席学术官 Thomas Mohr 博士的反馈，设计并建造 ICOM 这所高校的主要目的是吸引一支高素质的教师及学生队伍的加入。如今凭借技术驱动型的课程设计，ICOM 已具备为未来培养优秀骨科医师所需的一切条件。
